Manuale di manutenzione delle pannellatrici CNC servo-elettriche

Le pannellatrici CNC servo-elettriche sono apparecchiature avanzate che utilizzano un sistema servo-elettrico come fonte di alimentazione principale e sono controllate con precisione da un programma CNC per la piegatura automatizzata di pezzi in lamiera. La manutenzione delle pannellatrici CNC servo-elettriche è estremamente importante, in quanto non solo influisce sull'efficienza operativa, sulla precisione di lavorazione e sulla durata dell'apparecchiatura, ma influisce anche direttamente sulla sicurezza della produzione, sul controllo dei costi e sulla capacità di consegna dell'azienda.

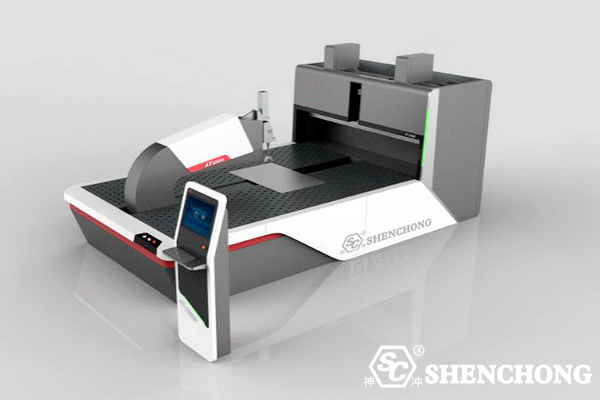

1. Composizione di base delle pannellatrici CNC servo-elettriche

La piegatrice elettrica CNC è un dispositivo intelligente appositamente utilizzato per la lavorazione multistazione e ad alta precisione della lamiera, come la flangiatura, la piegatura e la formatura di lamiere. È particolarmente adatta per l'elaborazione automatizzata di processi di piegatura complessi come la piegatura a 90°, la piegatura inversa, la piegatura a Z e la piegatura curva sul bordo del prodotto. Si tratta di un dispositivo aggiornato per esigenze di formatura dei bordi della lamiera più complesse, a valle della piegatrice CNC. È anche comunemente chiamata:

Centro di piegatura flessibile
Unità di piegatura servoassistita
Intelligente pannellatrice postazione di lavoro

Tabella della struttura dell'attrezzatura:

Modulo	Descrizione funzionale
Sistema servomotore	Fornisce potenza per azionare il movimento di ciascun asse, sostituendo il tradizionale sistema idraulico, con risposta rapida, elevata precisione e basso consumo energetico
Sistema di piegatura	Il coltello pieghevole si muove avanti e indietro per completare la piegatura a diverse angolazioni, tra cui la piegatura positiva, la piegatura inversa, la doppia piegatura, la piegatura a Z, ecc.
Sistema di pressatura	Utilizzare morsetti servocomandati per bloccare stabilmente la piastra e garantire che non si muova durante la lavorazione
Sistema di controllo CNC	Programmazione e controllo dell'interfaccia CNC, in grado di integrare compensazione automatica, simulazione 3D, diagnosi di guasti e altre funzioni

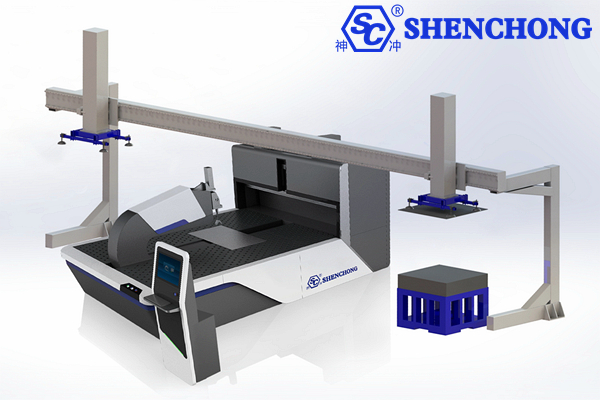

Sistema di alimentazione automatico (opzionale)	Con un braccio robotico o un dispositivo a ventosa, è possibile realizzare il carico e lo scarico automatici e la movimentazione multi-stazione

Differenza tra la pannellatrice CNC servo elettrica automatica e la tradizionale piegatrice per lamiere:

Dimensioni di confronto	Piegatrice automatica per pannelli	Macchina bordatrice tradizionale
Dipendenza dalla muffa	Poche o addirittura nessuna muffa	Richiede un gran numero di stampi personalizzati
Cambio di prodotto	Commutazione rapida, nessuna necessità di lunghi tempi di inattività	Cambio stampo dispendioso in termini di tempo, difficile da gestire con produzioni multivarietà
Metodo di controllo	CNC+servoazionamento+programmazione parametrica	Regolazione meccanica, scarsa ripetibilità
Grado di automazione	Alto, può integrare robot e linee di produzione intelligenti	Basso, solitamente carico e scarico manuale

2. Vantaggi principali

Le pannellatrici CNC servo-elettriche sono dispositivi CNC azionati da un servomotore e controllati da un sistema CNC per la bordatura automatica di pezzi in lamiera tramite un collegamento multiasse. Sono ampiamente utilizzate per la piegatura dei bordi di gusci in lamiera, armadi per telai, quadri elettrici, componenti automobilistici, ecc.

Rispetto alle tradizionali attrezzature di piegatura idraulica, presenta vantaggi globali in termini di precisione, efficienza, tutela ambientale e intelligenza, ed è una delle attrezzature più importanti delle fabbriche di lamiera intelligenti.

Elenco dei vantaggi delle pannellatrici CNC servo-elettriche:

Vantaggi	Descrizione dettagliata
Elevata precisione di piegatura	Controllo a circuito chiuso del servomotore, la precisione di posizionamento ripetibile può raggiungere ±0,05° e la consistenza della piegatura è estremamente elevata
Cambio rapido	Non è necessario cambiare frequentemente gli stampi, supporta il cambio di programma, la regolazione automatica di percorsi e angoli, adatto a piccoli lotti di più varietà
Risparmio energetico e tutela ambientale	Rispetto alle presse idrauliche, il consumo energetico è ridotto di 30~50%, nessuna perdita di olio idraulico e basso rumore di funzionamento
Alto grado di intelligenza	Funzioni MES/ERP integrate, simulazione grafica 3D, database di piegatura, diagnosi remota e promemoria pre-manutenzione
Funzionamento sicuro e affidabile	Dotato di protezione a griglia, sistema di arresto di emergenza e meccanismo di interblocco della porta di sicurezza per garantire la sicurezza dell'operatore
Forte scalabilità	Supporto di robot di supporto, logistica AGV, riconoscimento della scansione di codici, ecc. per realizzare linee di produzione di lamiere intelligenti

Caratteristiche funzionali dei centri di pannellatura CNC:

Caratteristiche	Descrizione
Alta flessibilità	Può adattarsi a varie forme del pezzo senza cambiare lo stampo
Elaborazione combinata multi-stazione	Piegatrice + formatura + rifilatura vengono completati in un'unica operazione, riducendo il processo di trasferimento
Controllo di precisione eccellente	Servocomando elettrico, errore angolare entro ±0,1°
Pianificazione automatica dei programmi	Supporta l'importazione di disegni CAD per generare percorsi di flangiatura
Funzione di rilevamento e compensazione intelligente	Il sistema può identificare automaticamente le differenze di spessore della piastra, il rimbalzo del materiale e regolare i parametri

Settori di applicazione tipici:

Produzione di telai e armadi (come armadi di alimentazione e di comunicazione)
Alloggiamenti in lamiera per elettrodomestici (come condizionatori e pannelli per frigoriferi)
Pannelli per porte di ascensori, parti strutturali in lamiera per ascensori
Gusci per batterie di veicoli a energia nuova, parti pieghevoli per pallet
Attrezzature da cucina in acciaio inossidabile, parti strutturali di apparecchiature mediche

Settori applicabili ed elenco dei pezzi tipici lavorati

Settori industriali	Esempi di applicazione
Lamiera elettrica	Pannelli del telaio, scatole dei contatori elettrici, condotti dell'aria condizionata, pannelli posteriori della lavatrice
Mobile e involucro	Armadi di alimentazione, armadi di comunicazione, alloggiamenti per server
Produzione di automobili	Alloggiamenti per pacchi batteria, rinforzi della struttura della carrozzeria
Attrezzatura per cucina e bagno	Copri cappe, lavelli in acciaio inox, tavoli operatori
Attrezzature di protezione medica/ambientale	Alloggiamenti in acciaio inossidabile, rack medicali, pannelli per sistemi di purificazione, ecc.

3. L'importanza della manutenzione delle pannellatrici CNC servo-elettriche

La manutenzione delle pannellatrici CNC servo-elettriche è fondamentale. Non è correlata solo all'efficienza operativa, alla precisione di lavorazione e alla durata utile dell'attrezzatura, ma influisce anche direttamente sulla sicurezza della produzione, sul controllo dei costi e sulla capacità di consegna dell'azienda. Di seguito, un'analisi specifica dell'importanza della manutenzione.

1) Garantire un funzionamento stabile e ad alta precisione dell'apparecchiatura

Le pannellatrici CNC servo-elettriche si basano su un sistema di controllo servo-assistita ad alta precisione. Se problemi come lubrificazione inadeguata, deriva dello zero e usura delle guide non vengono gestiti in tempo, si possono verificare i seguenti problemi:

Errore di angolo di piegatura aumentato
Deformazione del pezzo e riduzione del tasso di resa
La precisione di esecuzione del programma CNC è influenzata

Una manutenzione regolare può impedire variazioni nella precisione di elaborazione e mantenere una precisione di ripetibilità di ±0,1°.

2) Prolungare la durata utile delle apparecchiature ed evitare elevati costi di manutenzione

Componenti chiave come servomotori, viti a sfere e guide sono costosi, ad esempio:

Il sovraccarico del motore e la mancata pulizia causeranno ustioni
La mancanza di lubrificazione sulla guida di scorrimento può causare un'usura irreversibile.

La pulizia e la lubrificazione quotidiane possono prolungare la durata utile dell'attrezzatura di oltre 3-5 anni.

3) Ridurre il rischio di improvvisi tempi di inattività e garantire la continuità della produzione

La produzione di lamiera richiede solitamente elevati requisiti per il ciclo di consegna. Quando l'impianto si ferma a causa di un guasto, le conseguenze includono:

L'intera linea si ferma
Ritardi cumulativi degli ordini
Danni alla reputazione del marchio

Ispezioni regolari e manutenzione preventiva possono ridurre di oltre 80% i tempi di inattività non pianificati.

4) Migliorare la sicurezza operativa e prevenire gli incidenti uomo-macchina

Le pannellatrici CNC sono apparecchiature ad alta potenza. Se le funzioni di sicurezza come i sensori fotoelettrici, i pulsanti di arresto di emergenza e i sensori di finecorsa non funzionano a causa di test insufficienti, la sicurezza del personale sarà seriamente compromessa.

L'autoispezione periodica del sistema di sicurezza e i test funzionali sono strumenti essenziali per garantire la sicurezza dei dipendenti.

5) Mantenere l'efficienza energetica e risparmiare energia e ridurre i consumi

Se nel sistema servo si accumula polvere e il raffreddamento è scarso per lungo tempo, si verificheranno i seguenti effetti:

Aumento del consumo energetico
La temperatura del carico del sistema aumenta e l'efficienza diminuisce

La pulizia del canale di dissipazione del calore e del filtro della ventola può garantire un funzionamento a risparmio energetico del sistema e ridurre le spese elettriche.

6) Migliorare le capacità di gestione intelligente e di tracciabilità dei dati

Con lo sviluppo della rete delle apparecchiature, i registri di manutenzione sono diventati un importante supporto dati nei sistemi MES e di gestione delle apparecchiature (EMS):

Fornire una base per la diagnosi dei guasti
Ottimizzare i piani di manutenzione
Assistere nel processo decisionale sulla produzione

L'istituzione di fascicoli di manutenzione standardizzati aiuterà le aziende a realizzare una gestione digitale delle apparecchiature.

4. Come effettuare la manutenzione della pannellatrice elettrica CNC?

1) Ispezione e manutenzione giornaliera (prima di avviare la macchina ogni giorno)

IOtempo	Contenuto
Sistema di alimentazione	Controllare che il cablaggio di alimentazione non sia allentato o danneggiato. Verificare che la tensione sia normale (±10%).
Unità di azionamento servo	Controllare se è presente un'indicazione di allarme. Controllare che la ventola raffreddi regolarmente.
Sistema di clip	Controllare che gli artigli di serraggio/ventose siano puliti, senza inceppamenti o danni.
Componenti del coltello pieghevole	Controllare se il coltello pieghevole presenta crepe, segni di usura, inceppamenti o altre anomalie.
Pulito	Pulire l'esterno dell'apparecchiatura per evitare l'accumulo di polvere metallica.

2) Scheda degli elementi di manutenzione settimanale

Elementi	Descrizione del metodo o dello standard
Lubrificazione delle guide di scorrimento/rotaie di guida	Utilizzare il grasso specificato dal produttore (ad esempio grasso a base di litio), pulire e rilubrificare
Ispezione dei bulloni di fissaggio	Controllare se la struttura di trasmissione principale, il portautensili, i cuscinetti e altre parti chiave sono allentati
Ispezione del tubo flessibile del cavo	Controllare se la catena portacavi e il manicotto del cavo sono usurati, crepati o staccati
Test dei pulsanti del pannello operativo	Verificare che i pulsanti di arresto di emergenza, avvio, ripristino e altri funzionino normalmente

3) Tabella degli elementi di manutenzione mensile

IOtempo	Descrizione del contenuto
Backup del sistema CNC	Eseguire il backup del programma e dei parametri su un disco USB/U o su un server di rete
Diagnosi del sistema servo	Leggere il registro degli allarmi del servoazionamento, la corrente, la temperatura e altri indicatori durante il funzionamento per determinare se si è verificata un'anomalia
Controllare la cinghia di distribuzione/ingranaggio	Controllare se il dispositivo di trasmissione è allentato, rotto o usurato
Pulisci il tuo sistema di raffreddamento	Pulire il filtro della ventola dell'armadio elettrico e il dissipatore di calore del servoazionamento per evitare il surriscaldamento

4) Articoli di manutenzione trimestrale/semestrale

IOtempo	Contenuto
aggiornamenti software	Verificare se il sistema CNC dispone di un pacchetto di aggiornamento ufficiale per migliorare la stabilità e le nuove funzioni
calibrazione della posizione	Ricalibrare il punto zero dell'asse XYZ o dell'asse di piegatura principale per mantenere la precisione
Controllare il sistema di sicurezza	Controllare se le funzioni di protezione fotoelettrica, blocco porta e circuito di arresto di emergenza sono efficaci
Isolamento e rilevamento del terreno	Utilizzare un megaohmetro per verificare se il valore della resistenza di isolamento a terra del motore e del driver è qualificato

5) Raccomandazioni per l'ispezione annuale (si consiglia che venga eseguita dal produttore o da un fornitore di servizi professionali)

IOtempo	Descrizione
Test di precisione completa della macchina	Verificare e regolare la precisione degli angoli di piegatura ripetuti, delle linee centrali degli utensili, ecc.
Ispezione completa del sistema di controllo elettronico	Controllare se il PLC, il controller CNC, il servoazionamento e i relè stanno invecchiando o presentano pericoli nascosti
Valutazione dello stato del servomotore	Controllare se si verificano aumenti anomali della temperatura, coppie anomale, deriva dell'encoder, ecc.
Analisi dell'usura dei macchinari	Misurare l'usura di parti chiave come viti, guide a sfere e cuscinetti e fornire suggerimenti per la sostituzione

6) Errori comuni e soluzioni

fenomeno di faglia	Possibile causa	Suggerimenti
Allarme servo (sovraccarico, sovratemperatura)	Motore bloccato, sovraccarico, scarsa ventilazione	Arrestare la macchina per controllare lo stato del carico/ventola/pulizia
Grande errore dell'angolo di piegatura	Spostamento dello zero, slittamento del pezzo, serraggio insufficiente	Ricalibrare, controllare la forza di serraggio e i parametri di processo
Impossibile avviare/eseguire	La porta di sicurezza non è chiusa e l'arresto di emergenza non è ripristinato.	Controllare tutti gli interruttori di sicurezza e rilasciare il pulsante di arresto di emergenza
CNC non reattivo o bloccato	Errori di programma, tensione anomala	Riavviare il sistema o ripristinare le impostazioni di fabbrica

7) Tabella di raccomandazione dei materiali di manutenzione

Nome del materiale	Modelli/specifiche consigliate
Grasso	Grasso al litio THK giapponese/olio per ingranaggi AW-32, ecc.
Filtro della ventola	Le specifiche generali possono essere acquistate in base al modello del quadro elettrico
Panno per la pulizia/aspirapolvere	Panno antistatico e antipolvere, piccolo aspirapolvere industriale
Kit di pezzi di ricambio (fornito dal produttore)	Coltelli pieghevoli, morsetti, fusibili, relè, ventilatori, ecc.

5. Riepilogo dei punti chiave per la manutenzione della macchina piegatrice

Articoli di manutenzione	Frequenza consigliata	Descrizione
Autocontrollo del sistema servo	Settimanale	Controllare se l'allarme è attivo e la risposta è anomala
Lubrificazione delle guide di scorrimento	Settimanale~Mensile	Utilizzare il grasso specificato
Pulizia e ispezione degli utensili	Per turno/settimana	Controllare l'usura e le crepe
Sistema di ventilazione dell'armadio elettrico	Mensile	Pulisci il filtro per evitare il surriscaldamento
Backup del sistema CNC	Mensile~Trimestrale	Prevenire la perdita o il malfunzionamento del programma
