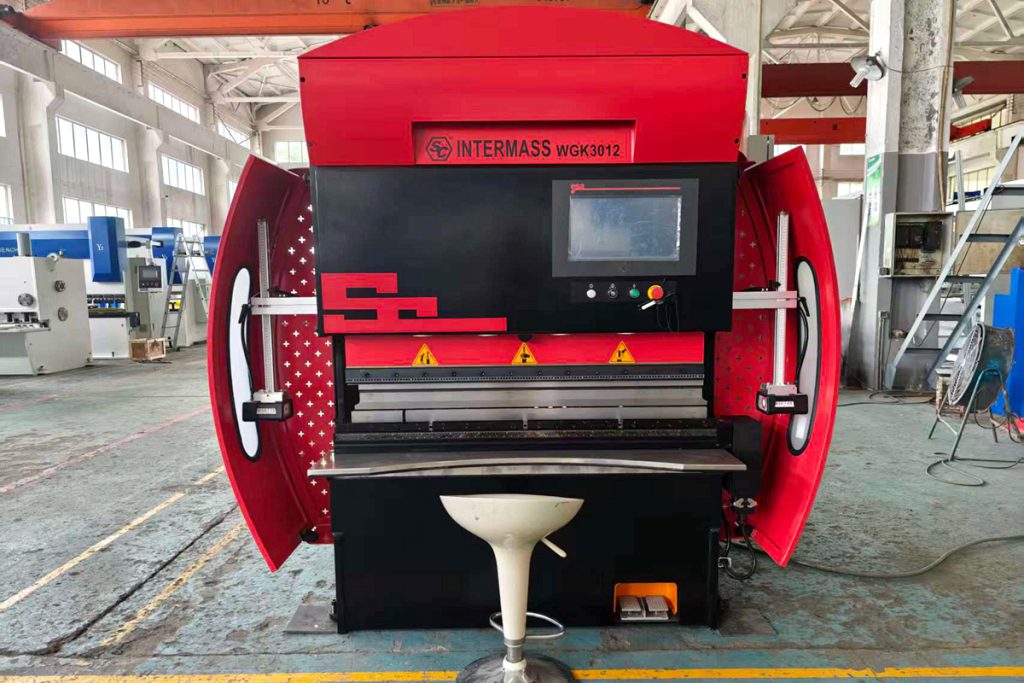

Pressa piegatrice CNC ad alta velocità SC WGK 30T 1250mm per l'Egitto

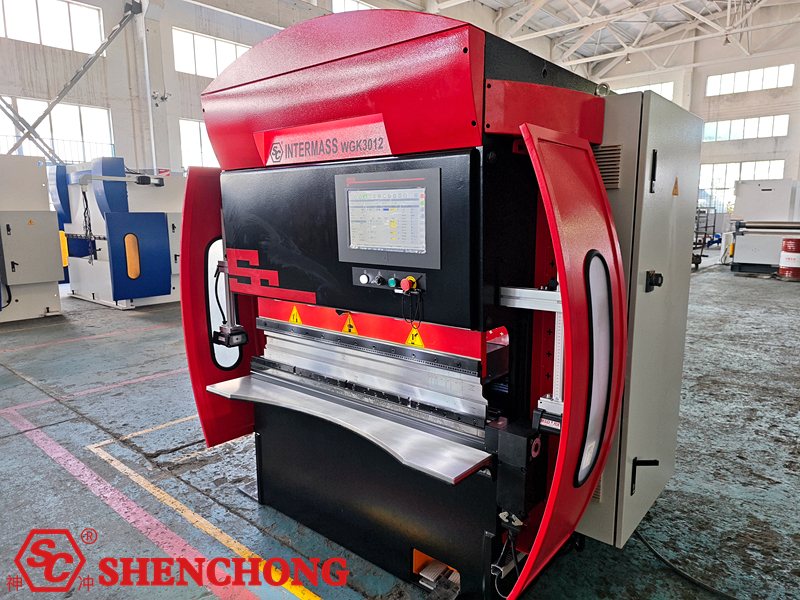

La pressa piegatrice CNC ad alta velocità SC WGK da 30 t e 1250 mm è una pressa piegatrice idraulica con un singolo cilindro idraulico. La velocità di avvicinamento può raggiungere i 300 mm/s, quasi il doppio di quella di una tipica pressa piegatrice CNC.

Questo modello è stato ordinato dal nostro distributore egiziano e verrà utilizzato per l'esposizione alla fiera in Egitto.

1. Parametro tecnico della pressa piegatrice CNC ad alta velocità SC WGK 30T 1250mm

Tabella dei parametri tecnici della mini pressa piegatrice CNC WGK 30T 1250mm:

ARTICOLO	UNITÀ	SPECIFICA
Pressione nominale	kN	30
Lunghezza del tavolo	mm	1250
Distanza tra gli alloggiamenti	mm	1330
Profondità della gola	mm	100
Colpo	mm	150
Altezza aperta	mm	300
Motore principale	kW	4
Velocità di avvicinamento	mm/s	150-300
Asse di registro posteriore (5+1 ASSI)		Y,X,X1,R,Z,V
Precisione Y	mm	±0,01
Precisione X	mm	±0,05
Precisione X1	mm	±0,05
Precisione R	mm	±0,1
Precisione Z	mm	±0,1
Peso	T	2.7
Dimensione	mm	2010x1200x1950

2. Configurazione della pressa piegatrice CNC ad alta velocità per l'Egitto

Tabella di configurazione della mini pressa piegatrice CNC per l'Egitto:

ARTICOLO	CONFIGURAZIONE
Sistema di controllo	ESA640
Componenti idraulici principali	In primo luogo, gli Stati Uniti
Pompa idraulica	Eckerle, Germania
Anello di tenuta	NOK, Giappone
Motore primario	Siemens
Interruttore aria singolo/bipolare	Schneider
Contattore CA, relè termico	Schneider
Interruttore automatico, pulsante	Schneider
Relè miniaturizzato	Schneider
Guida lineare, vite a sfere	SHAC
Servomotore	DELTA, TAIWAN

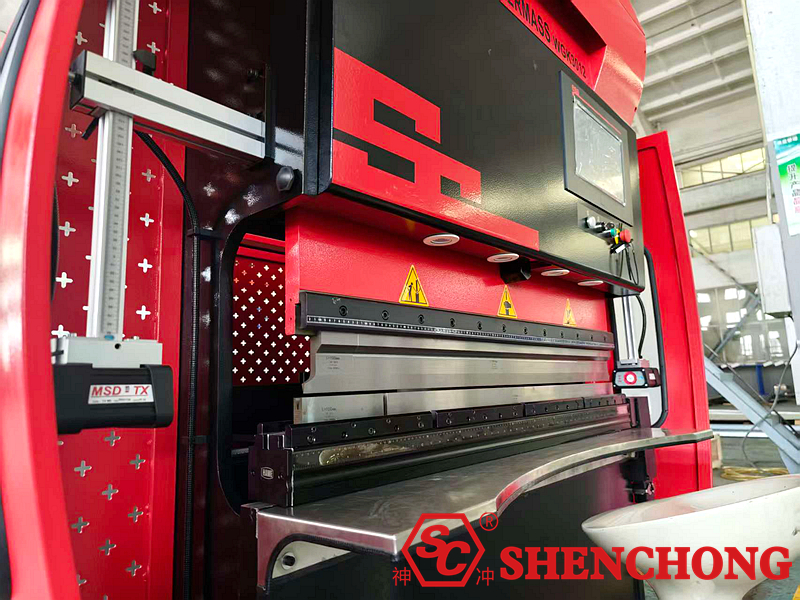

Protezione di sicurezza	Sicurezza laser: MSD, Italia
	ABB: la scatola elettronica si spegne quando si apre la porta.
	Protezione posteriore: ampia e fredda per praticare i fori per il calibro di sicurezza laterale e posteriore.

Video della pressa piegatrice CNC ad alta velocità da 30T e 1250 mm per l'Egitto:

3. Caratteristiche e personaggi

1) Struttura generale

Questa macchina adotta una piastra di acciaio saldata.
Il telaio è costituito da pannelli di parete destro e sinistro, tavolo di lavoro, scatola dell'olio, cursore, sistema di controllo CNC, matrice standard.
Lo stress delle parti principali viene eliminato tramite vibrazione.

2) Caratteristiche e vantaggi

Configurazione avanzata, alta precisione, alta efficienza e basso rumore, adatto per hardware di piccole dimensioni. Efficienza e risparmio sui costi Pressa piegatrice idraulica CNC.
Grazie al sistema di controllo ESA 630, il nuovo prodotto è stato progettato in modo altamente speciale.
La macchina ha un'elevata precisione e un'elevata resistenza; precisione Y (±50).
La corsa del pistone (Y) e il registro posteriore (X, X1, R, Z, V) sono controllati dal sistema CNC.

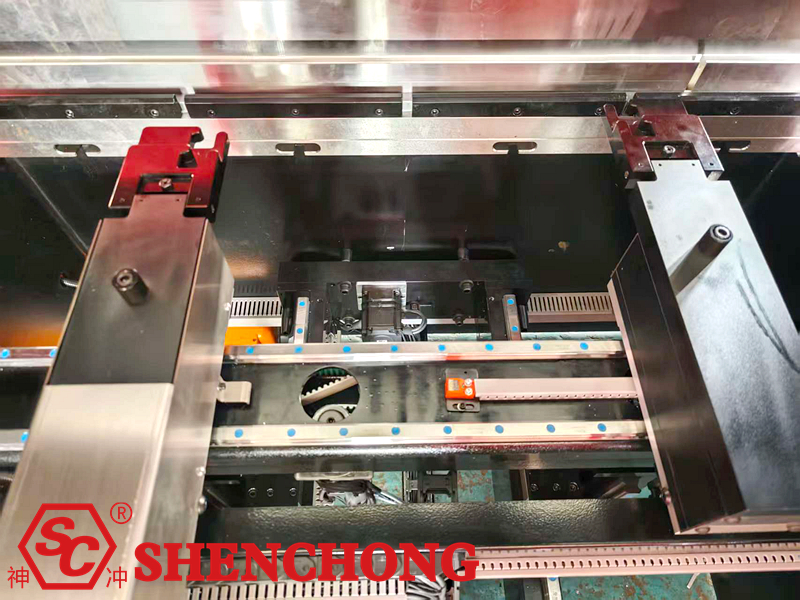

Il registro posteriore è costituito da una vite a sfere e da una guida a rulli, precisione X (±05 mm), precisione X1 (±0,05 mm), precisione R (±0,1 mm), precisione Z (±0,1 mm).
Ogni macchina è dotata di un set di utensili standard.
La porta posteriore apre la porta della macchina adottando una chiusura totale, la macchina su entrambi i lati utilizza un interruttore di alimentazione protettivo trasparente semichiuso.

3) Configurare

Lavorazione delle parti principali del cilindro e del pistone:

Cilindro: acciaio 45# tempra e rinvenimento, alesatura di finitura, estrusione
Stelo del pistone: acciaio 45# temprato e rinvenuto, cilindrico nichel fosforo.

La pressa piegatrice CNC ad alta velocità WGK è progettata specificamente per la piegatura di pezzi di piccole dimensioni. È adatta alla piegatura di lamiere sottili in acciaio a basso tenore di carbonio con uno spessore massimo di 2 mm e una lunghezza di 1250 mm.

Con una velocità di piegatura fino a 300 mm/s, questa mini piegatrice ad alta velocità è ideale per le officine di lavorazione della lamiera, per la piegatura di quadri elettrici, armadi e per la produzione in serie di piccoli componenti. Questa pressa piegatrice CNC ad alta velocità da 30T e 1250 mm è stata ordinata dal nostro distributore in Egitto come modello espositivo.
