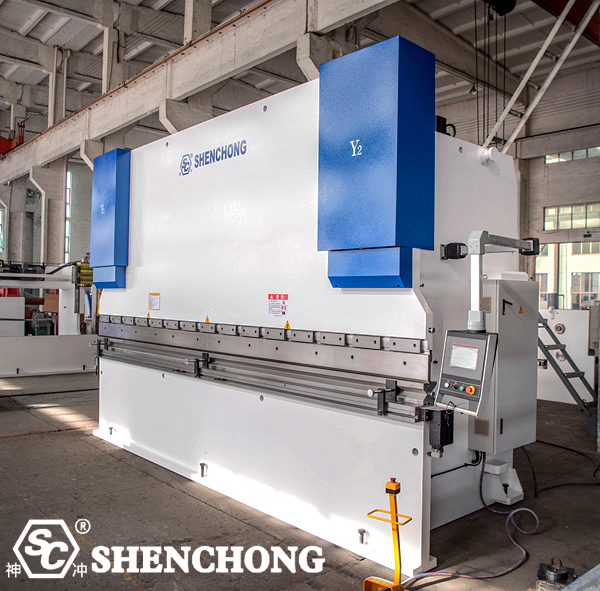

这是一台出售的 SC 20mm 金属板折弯机,用于折弯厚度约为 20mm 的普通铁板。SC 20mm 金属板折弯机是一款重型数控液压折弯机设备,专门用于加工厚度高达 20mm 的金属板。

广泛应用于钢构件、船舶、桥梁、能源装备、工程机械等行业,具有吨位高、工作台宽度大、结构刚性强、数控精密控制等特点。

1. 设备概述:20mm 钣金折弯机出售

20mm钣金折弯机属于中大型折弯设备,主要适用于碳钢、不锈钢、铝合金等材料的精密折弯,其设计必须兼顾刚性、精度和操作的便捷性。

  • 类型:数控WEK电液同步系列
  • 适用材料:碳钢、不锈钢、铝合金、铜板等厚度≤20mm的金属板材
  • 折弯能力:20mm厚板材可进行90度及多角度折弯,根据折弯长度及材料强度选择。
20mm钣金折弯机出售

20mm板料折弯机主要配置参数表(典型值):

物品

典型参数

公称压力

400吨~800吨(视折弯宽度而定)

弯曲长度

4000毫米~8000毫米

最大板材厚度

20毫米(Q235)

中风

200~300毫米

开口高度

400毫米~600毫米

控制系统

ESA、Delem、Cybelec等数控系统

同步模式

电液伺服同步(Y1/Y2)

支持的轴数

4+1轴、6+1轴、8+1轴等。

后挡料行程

600~1000mm,可多轴控制

2.20mm板料折弯机主要部件及结构

  • 机架:整体焊接或铸钢结构,承受整机重量,保证长期使用不变形。
  • 滑块(上模):完成折弯动作的核心部件,由液压缸或马达驱动上下移动。
  • 工作台(下模):支撑板材与下模,通常配备模具快换结构。
  • 后挡料系统:用于定位板材,保证折弯尺寸精度;高端设备配备伺服控制多轴挡料。
  • 控制系统:可编程计算机数控(CNC),实现多级折弯、角度补偿、程序储存等功能。

3. 主要结构特征

  • 高强度框架结构:整机采用Q345钢板焊接而成,并经过时效处理或回火处理,确保刚性和耐用性。
  • 电液伺服控制系统:通过高精度比例伺服阀及编码器实现同步控制,弯曲角度一致性好。
  • 重型油缸系统:采用大直径液压缸,保证足够的下压力。

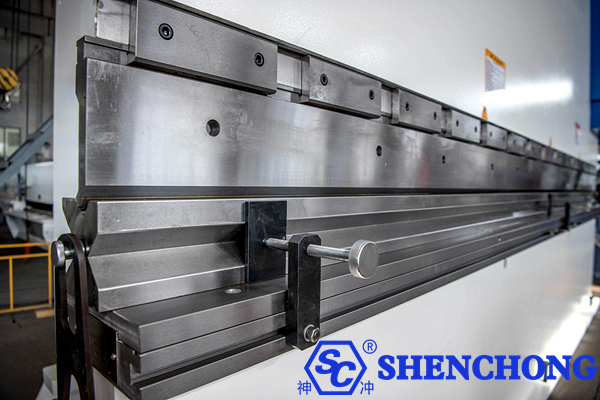

  • 下模V槽可调或可更换:满足不同板厚、折弯半径的加工要求。
  • 配备前支撑装置或独立折弯跟随器:方便加工大板材时定位及搬运。
  • 激光安全保护系统(选配):如DSP或MSD系统,提高操作安全性。

4. 应用场景

  • 钢结构加工厂
  • 船舶及海洋工程装备制造
  • 工程机械(铲斗、支架等)
  • 电力设备(变压器外壳等)
  • 高端金属成型加工企业

5.适用材料及厚度

材料

弯曲厚度(参考)

笔记

Q235碳钢

20mm(全长)

弯曲长度≤3000~4000mm

304不锈钢

16~18毫米

吨位需增加10~20%

铝板

25~30毫米

取决于材料强度

6. 20mm金属板折弯案例分析

20毫米钣金折弯机出售

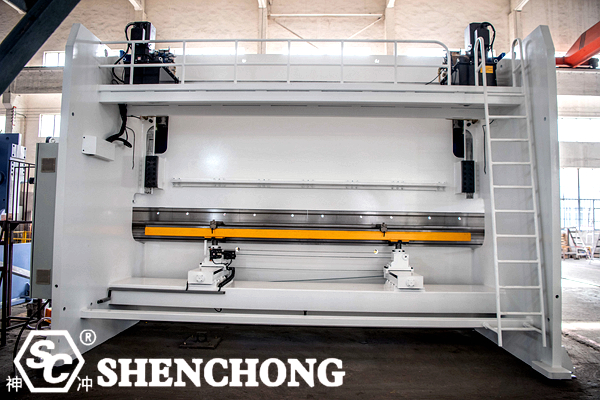

承接SC 400吨6000mm 数控液压折弯机 以图中为例进行分析。

弯曲能力估算(Q235普通碳钢):

板材厚度

可弯板长度

12 毫米

≈6000mm(全长)

14毫米

≈5000毫米

16 毫米

≈4200毫米

18毫米

≈3700毫米

20 毫米

≈3200毫米

22毫米

≈2800毫米

25毫米

≈2400毫米

笔记:

  • 表中数值是根据一般经验,下模V槽为板厚的8~10倍。
  • 折弯不锈钢(如304)时,由于其强度较高,表中厚度应按20%估算。
  • 折弯宽度变窄,厚度可以折得较厚;宽度变宽,厚度可以折得较薄。

400吨6000mm数控液压折弯机实例分析结果:

  • 折弯12mm Q235钢板时,可用400吨6000mm折弯机一次性折弯足6米长度;
  • 折弯20mm钢板时,只能折到3.2米左右的长度,吨位不足以折更长的长度。

7. 选择建议

当选择一个 折弯机弯曲 选择适合20mm厚板折弯的机器时,应重点关注以下几点:

  • 折弯长度:板材的长度决定了折弯机工作台的尺寸
  • 板材材质:不锈钢需要的压力较大,建议选择吨位较高的
  • 生产要求:对于大规模、高精度的生产,建议选择 伺服数控折弯机
  • 预算:普通液压折弯机适合中低预算要求

如果您有特定的加工要求或希望获得更详细的产品信息和报价,请联系我们以获得定制解决方案。
