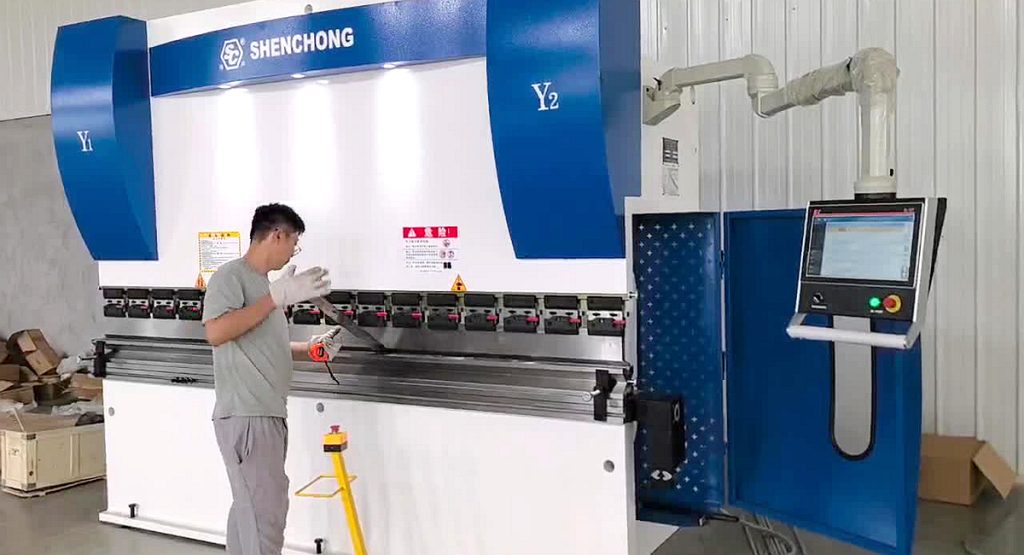

مكبس ثني CNC طراز SC 200T 3200 للبيع

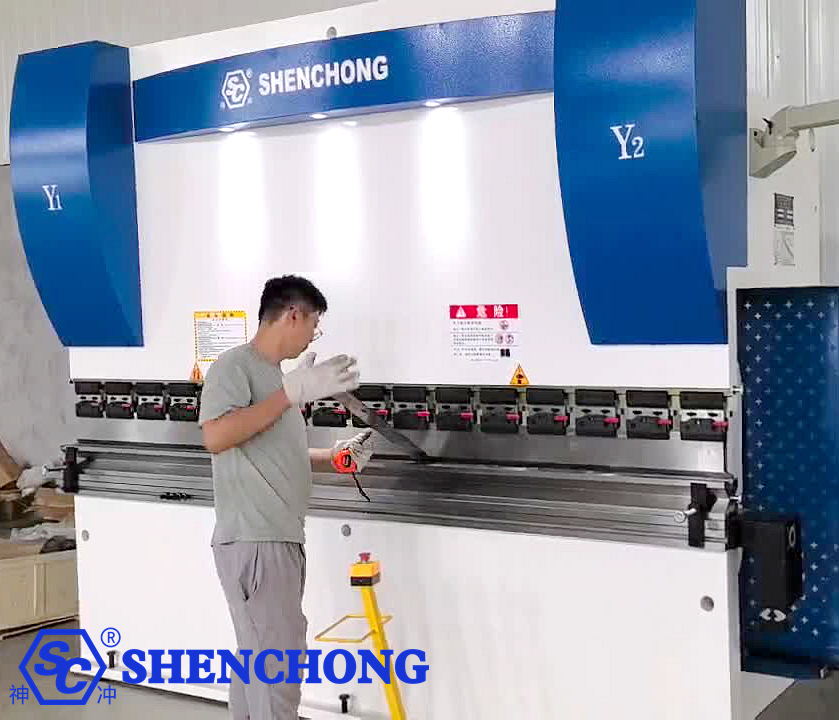

مكبس الثني CNC SC 200T 3200 ذو 4+1 محاور مع وحدة تحكم EL15T هو مكبس ثني صفائح معدنية عالي الدقة متوسط إلى كبير الحجم، مناسب لتشكيل الصفائح المعدنية بدقة عالية، مثل الفولاذ الكربوني، والفولاذ المقاوم للصدأ، والألومنيوم، والفولاذ المجلفن. يستخدم المكبس تقنية التحكم المتزامن الكهروهيدروليكي، ونظام قياس خلفي مؤازر، ونظام التحكم الرقمي EL15T.

يمكنها تلبية احتياجات قطع العمل المعقدة، والعمليات المتعددة، والثني عالي الدقة، وتستخدم على نطاق واسع في: صناعة معالجة الصفائح المعدنية، وتصنيع الخزائن الكهربائية، وتصنيع المصاعد، وآلات البناء، وتصنيع الهياكل الفولاذية، ومنتجات الفولاذ المقاوم للصدأ، ومعدات الطاقة الجديدة، وقطع غيار السيارات، ومعدات النقل بالسكك الحديدية، وصناعات أدوات المطبخ والأجهزة المنزلية.

بفضل ضغطها البالغ 200 طن وطول الانحناء البالغ 3200 مم، تُعد واحدة من أكثر مواصفات آلات ثني الألواح متوسطة السماكة استخدامًا في السوق.

1. أهم المواصفات الفنية لماكينة ثني الصفائح CNC طراز SC 200T 3200 المعروضة للبيع

جدول المعلمات المشتركة لمكابس الثني CNC 200T 3200:

غرض	حدود
الضغط الاسمي	200 طن
طول الانحناء	3200 ملم
تباعد الأعمدة	حوالي 2600 مم
عمق الحلق	320-400 مم
ضربة المنزلق	200-250 مم
أقصى ارتفاع للفتح	420-500 مم
شوط المقياس الخلفي (المحور السيني)	600-800 مم
عدد محاور التحكم	محور 4+1
نظام التحكم	EL15T
كرر دقة تحديد المواقع	±0.01～0.05 مم
قوة المحرك الرئيسي	15-18.5 كيلوواط
النظام الهيدروليكي	نظام متزامن كهروهيدروليكي
تعويضات الطاولات	التعويض الميكانيكي أو الهيدروليكي للمحور V

قد تختلف المعايير الفعلية قليلاً حسب تكوين الشركة المصنعة لآلة ثني الصفائح.

2. مزايا هيكل إطار مكبس الثني

- إطار اللحام الكلي

مصنوع من صفائح فولاذية عالية القوة وملحوم بشكل متكامل.

عملية:

التلدين
علاج تخفيف التوتر
علاج الشيخوخة بالاهتزاز

ضمان الاستخدام طويل الأمد دون تشوه.

- نظام التزامن الكهروهيدروليكي

يتبنى:

صمام مؤازر تناسبي
التغذية الراجعة للمقياس
قم بتشكيل نظام تحكم ذي حلقة مغلقة بالكامل

يمكن أن تصل دقة التزامن إلى مستوى ±0.01 مم.

- مقياس خلفي عالي الدقة

يتبنى:

أجهزة السيارات
برغي كروي
دليل خطي

لديه:

هايز
دقة عالية
ثبات عالٍ

صفات.

3. تحليل تكوين المحاور الأربعة + محور واحد

المحور Y1:

يتحكم في الحركة الصاعدة والهابطة للأسطوانة الهيدروليكية اليسرى.

المحور Y2:

يتحكم في الحركة الصاعدة والهابطة للأسطوانة الهيدروليكية اليمنى.

المحور السيني:

يتحكم في حركة المقياس الخلفي للأمام والخلف.

تُستخدم للتحكم في أبعاد الانحناء.

دقة تحديد المواقع تصل إلى ±0.02 مم. قابلية التكرار ±0.01 مم.

المحور R:

يتحكم في حركة المقياس الخلفي لأعلى ولأسفل.

قابل للتكيف مع ثني قطع العمل ذات الارتفاعات المختلفة.

مناسب بشكل خاص لـ:

أجزاء على شكل صندوق
أجزاء قابلة للثني متعددة الجوانب
أجزاء الانحناء المتدرج

المحور الرأسي (+1 محور):

نظام تعويض انحراف طاولة العمل.

عند ثني قطع العمل الطويلة:

ستتعرض طاولة العمل لتشوه طفيف.
مما يتسبب في عدم اتساق بين الزوايا الوسطى والنهائية.

التعويض الفوري للمحور الرأسي:

يضمن زوايا ثابتة على طول خط الانحناء بأكمله.
تحسين جودة معالجة قطع العمل الطويلة.

4. مقدمة عن نظام التحكم الرقمي EL15T

تحديد موقع النظام: EL15T هو نظام آلة ثني CNC اقتصادي متوسط إلى عالي الجودة.

الميزات الرئيسية:

عملية بسيطة
وظائف شاملة
نسبة أداء عالية مقابل التكلفة
دورة تعلم قصيرة

يستخدم على نطاق واسع في:

محور 3+1
محور 4+1
محور 6+1

متزامن كهروهيدروليكي آلات الفرامل.

تكوين الأجهزة:

- شاشة لمس عالية الدقة مقاس 15.6 بوصة

سمات:

شاشة عالية الوضوح
سرعة استجابة عالية
عملية سهلة الاستخدام

يدعم التبديل بين لغات متعددة.

- البرمجة الرسومية

يمكن الرسم مباشرة:

أجزاء على شكل حرف L
أجزاء على شكل حرف U
أجزاء على شكل صندوق

إنشاء تلقائي:

تسلسل الانحناء
موضع المقياس الخلفي
زاوية الانحناء

تقليل وقت الحساب اليدوي.

وظيفة الحساب التلقائي

يمكن للنظام أن يحسب تلقائياً ما يلي:

الطول غير المطوي
ضغط الانحناء
تسلسل الانحناء
تعويض الارتداد
موضع المحور السيني
موضع المحور R

تحسين كفاءة البرمجة بشكل ملحوظ.

- قاعدة بيانات العفن

مدمج:

مكتبة القوالب العلوية، مكتبة القوالب السفلية، قاعدة بيانات المواد.

يدعم:

استدعاء القوالب، حفظ المعلمات، نسخ العمليات.

- الاتصال عبر USB والشبكة

يدعم:

استيراد البرامج من محرك أقراص فلاش USB، النسخ الاحتياطي للبيانات، الاتصال بالشبكة، الترقية عن بعد.

يُسهّل إدارة المصانع الرقمية.

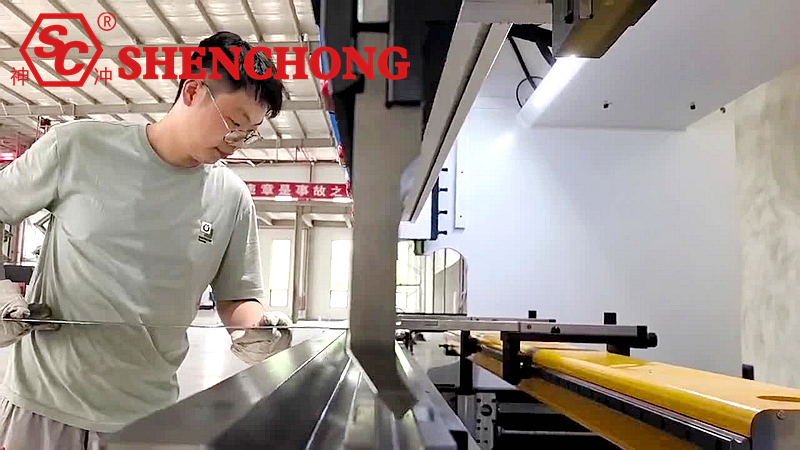

5. تحليل قدرة المعالجة لماكينة ثني الصفائح CNC سعة 200 طن و3200 طن

المرجع: الفولاذ الكربوني العادي

سمك اللوحة	طول الانحناء
3 ملم	3200 ملم
4 مم	3200 ملم
6 مم	3200 ملم
8 مم	2500-3200 مم
10 ملم	2000-2500 مم
12 ملم	1500-2000 مم

تتأثر القدرة الفعلية بما يلي: قوة المادة، وحجم الفتحة، واختيار القالب، وطريقة الثني.

6. المنتجات المناسبة للإنتاج

خزائن من الصفائح المعدنية:

خزائن توزيع الطاقة
خزائن التحكم
خزائن الشبكة

صناعة المصاعد:

ألواح أبواب المصعد
أقواس قضبان التوجيه
الألواح المكسوة

صناعة الهياكل الفولاذية:

فولاذ على شكل حرف C
فولاذ على شكل حرف U
المكونات الداعمة

صناعة الطاقة الجديدة:

حوامل الخلايا الكهروضوئية
خزائن تخزين الطاقة
علب البطاريات

منتجات الفولاذ المقاوم للصدأ:

أدوات المطبخ
المعدات الطبية
هندسة الديكور

7. المزايا الأساسية للمعدات

دقة عالية

يضمن التحكم المتزامن الكهروهيدروليكي، والتغذية الراجعة لمسطرة الشبكة، وتعويض المحور V انحناءً متسقًا.

كفاءة عالية

البرمجة الرسومية، والحساب التلقائي، وإنشاء البرامج بنقرة واحدة.

عملية بسيطة

تتميز واجهة EL15T بسهولة الاستخدام. يمكن للمشغلين العاديين برمجة الجهاز وإنتاج المنتجات بشكل مستقل بعد تدريب قصير الأجل.

فعالية عالية من حيث التكلفة

بالمقارنة مع الأنظمة المتطورة مثل Delem DA58T و Delem DA66T و ESA S630، فإن EL15T يوفر وظائف كاملة بتكلفة شراء أقل، مما يجعله مثاليًا للمؤسسات المتوسطة إلى الكبيرة الحجم العاملة في مجال تصنيع الصفائح المعدنية والتي تعمل في الإنتاج الضخم.

8. الملخص

تعتمد آلة ثني الصفائح المعدنية CNC SC 200T 3200 تقنية التحكم المتزامن الكهروهيدروليكي المتقدمة وهي مجهزة بنظام CNC الرسومي الذكي EL15T، مما يحقق دقة عالية وكفاءة عالية واستقرارًا عاليًا في ثني الصفائح المعدنية.

يوفر التكوين الكامل لمحور 4+1 CNC بالإضافة إلى نظام التعويض التلقائي للمحور V حلاً ممتازًا لمعالجة الألواح متوسطة السماكة وقطع العمل المعقدة.

– التحكم الذكي

شاشة لمسية مقاس 15.6 بوصة + برمجة رسومية + حساب تلقائي للعمليات

– التصنيع الدقيق

تحكم متزامن ذو حلقة مغلقة Y1/Y2، دقة تكرار تصل إلى ±0.01 مم

– تطبيقات واسعة

الحل الأمثل للثني في صناعات مثل الهياكل الفولاذية، والهياكل والخزائن، وتصنيع المصاعد، ومعدات الطاقة الجديدة، وآلات البناء، والصفائح المعدنية الدقيقة.
