SC WSK 170Ton 4000mm CNCプレスブレーキは、中厚板材に適した大型油圧CNC曲げ機です。EL15T CNC制御システムを搭載し、4+1軸制御（Y1、Y2、X、R + V軸補正）をサポートし、高精度な多段曲げ加工を実現します。板金加工、鉄骨構造物、輸送機器、建設機械、筐体製造などの業界で広く使用されています。
1. WSK 170トン4000mm CNCプレスブレーキの主な技術パラメータ（参考）
- 公称圧力: 1700 kN (170 トン)
- 曲げ長さ: 4000 mm
- 柱間の距離：約3200～3500mm
- 喉の深さ: 400 mm
- ラムストローク：200～300 mm（調整可能）
- 開口部の高さ：480～600 mm
- 制御軸数: 4+1軸 (Y1、Y2、X、R + V)
- システム構成: EL15T CNC制御システム
- 位置フィードバック：エンコーダ + CNCシステム閉ループ制御
2. 構造と特徴
- フレーム構造
- WSK 170トン 4000mm CNCプレスブレーキマシン フレームは溶接鋼構造で作られており、熱処理によって内部応力が緩和され、高い強度と剛性が確保されています。
- 油圧シリンダーの内壁は精密に機械加工されており、オイル漏れを防ぐために輸入シールが使用されています。
- 油圧システム
- 電気油圧サーボ制御を備えたデュアル油圧シリンダーにより、ラムの動きの正確な同期が保証されます。
- 安全性と信頼性を確保するため、油圧過負荷保護機能が組み込まれています。
- NC制御システム（EL15T）
- 中国語/英語のユーザー インターフェイスを備えたカラー タッチ スクリーン。
- 自動プログラミング、曲げ角度補正、ワーク展開計算。
- 複数ステップの曲げプログラムの保存をサポートします。
- バックゲージシステム
- 高精度ボールねじとリニアガイドレール駆動。
- X軸、R軸のNC制御により、高い位置決め精度を実現します。
- 補償装置
- 油圧式または機械式のたわみ補正機能を備え、長いプレートでも一貫した曲げ精度を確保します。
- 安全機能
- 光電保護（フロントセーフティライトカーテン）。
- 電気インターロックと緊急停止ボタン。
3. 適用範囲
- 中厚板の曲げ加工
- 鉄鋼部品、電気・機械設備用板金部品、建設機械用部品
- 長尺部品の直線曲げ

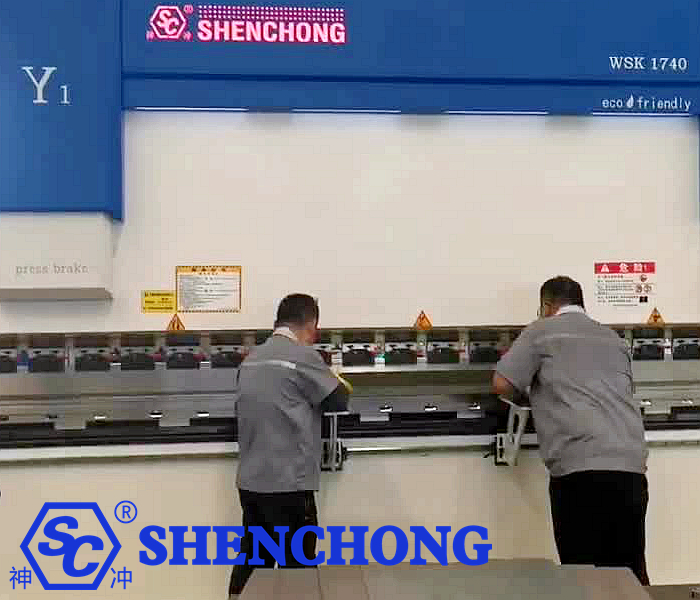

4. SC WSK CNCプレスブレーキマシンの操作手順
1) 運転前点検
- 油圧オイルのレベルをチェックし、オイルがきれいであることを確認します。
- 電源配線が正しいこと、および緊急停止ボタンがリセットされていることを確認します。
- ダイがしっかりと取り付けられており、ダイブレード間の隙間が適切に調整されていることを確認します。
2) マシンの起動
- 電源を入れる→油圧ポンプを起動する。
- CNC システムの電源をオンにし、操作インターフェイスにアクセスします。
- プログラムを選択するか、ワークピースのパラメータ（角度、曲げ長さ、板厚）を入力します。
- バックゲージの位置とスライドのストロークをシステムが自動計算します。
- 曲げを開始するにはフットペダルを踏みます。
3) 曲げ時の注意
- 極端に厚い材料や長い材料を曲げようとしないでください。
- 片側のみから曲げる場合は、不均一な荷重がかからないようにしてください。
- ワークピースが 1 回の曲げには長すぎる場合は、2 人のオペレーターを配置するか、サポート システムを使用することをお勧めします。
4) WSK 170トン4000mm CNCプレスブレーキマシンのシャットダウン
- スライドを一番下の位置で止めます。
- 油圧ポンプを切る→電源を切ります。
- 作業台を清掃し、整頓された状態に保ってください。
5. メンテナンスおよびサービスガイド
1) 日常のメンテナンス
油圧システム:
- 油圧オイルの交換間隔: 初回運転後 2000 時間後に交換し、その後は 4000 ～ 6000 時間ごとに交換します。
- 定期的にオイルレベルと温度をチェックし、システムを清潔に保ち、漏れがないようにしてください。
電気システム:
- 配線接続が緩んでいないか定期的に確認してください。
- 制御キャビネットを清潔で乾燥した状態に保ってください。
- システムパラメータを勝手に変更しないでください。
機械部品:
- 各シフトの開始時にスライダーがスムーズに動くことを確認します。
- ガイドレールとリードスクリューには定期的に潤滑剤を塗ってください。
- 定期的に後部停止位置の精度を校正してください。
上部ダイと下部ダイ:
- 使用前にひび割れや欠けがないか確認してください。
- 長期間使用しない場合は防錆油を塗ってください。
- 極端に厚いシートや定格トン数を超えるシートには使用しないでください。
安全性：
- 作業中は金型の危険領域に手を入れないでください。
- CNCプレスブレーキを操作するときは、安全ガードと光電保護が機能している必要があります。
- 機器の周囲をきれいな状態に保ってください。
2) 定期的なメンテナンス
- 油圧オイル: 初回使用時は 2000 時間後に交換し、その後は 4000 ～ 6000 時間ごとに交換してください。
- オイルフィルター: 3 か月ごとに清掃または交換してください。
- ガイドレール/ボールねじの潤滑: 毎週潤滑します。
- 電気システム: 配線に緩みがないか確認し、電気キャビネットのほこりを毎月取り除きます。
3) よくある障害とトラブルシューティング
- スライダーが同期していない→電気油圧サーボバルブまたはエンコーダを確認してください。
- 油温が高い → 冷却システムと作動油に汚れがないか確認してください。
- バックゲージの位置決めが不正確 → ボールねじ、ガイドレールの潤滑、およびモーターエンコーダーを確認してください。

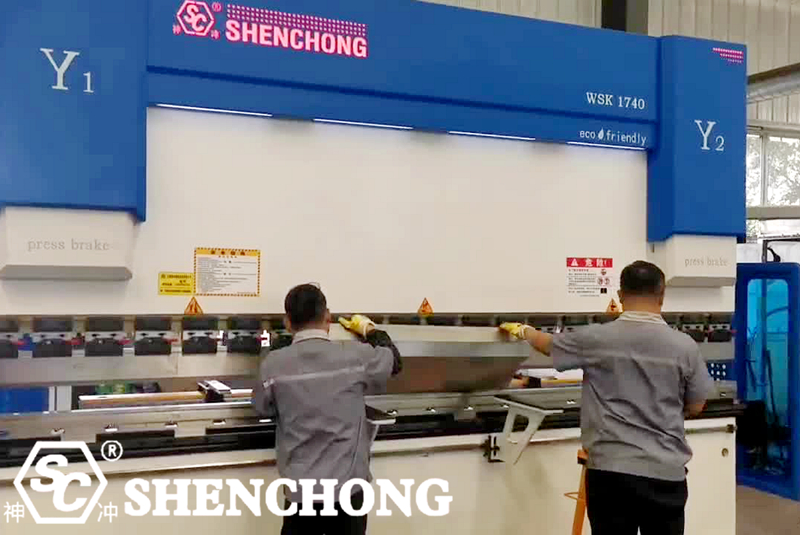

WSK 170トン 4000mm CNCプレスブレーキ EL15T 4+1軸は、大型、中厚板の曲げ加工に適した高精度マシンです。EL15Tシステムは、多段階プログラミングと効率的な加工を可能にし、適切なメンテナンスを行うことで、生産効率と曲げ品質を大幅に向上させることができます。
