เครื่องดัดเหล็ก CNC ของเยอรมนี รุ่น WEK 400 ตัน 4,000 มม. 6 แกน + 1 แกน

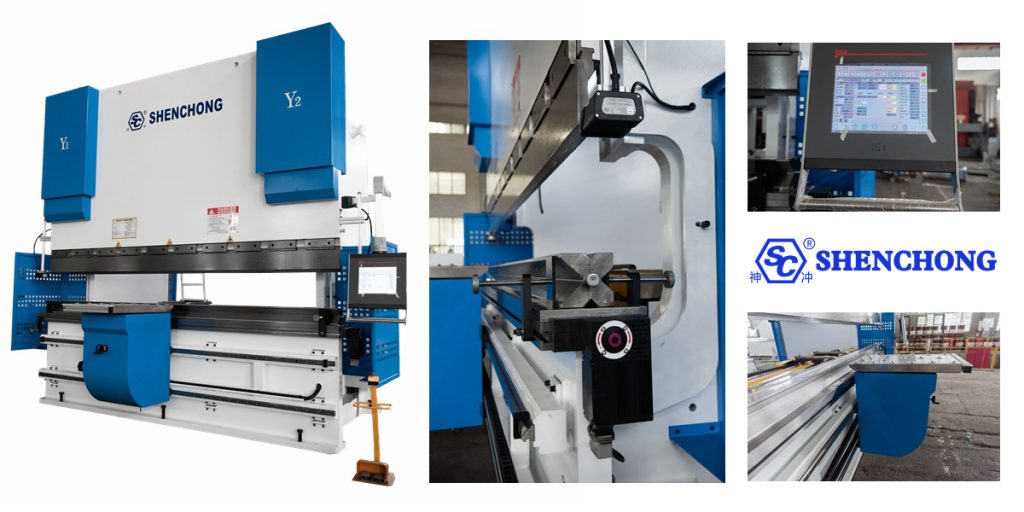

เครื่องดัด CNC แบบกด WEK 400 ตัน 4,000 มม. 6+1 แกน ESA S650W ของเยอรมนีพร้อมระบบป้องกันเลเซอร์ MSD เป็นอุปกรณ์ดัดที่มีความแม่นยำสูงและสามารถรับน้ำหนักได้มาก เหมาะสำหรับการประมวลผลแผ่นโลหะ การผลิตโลหะ ยานยนต์ อวกาศ การก่อสร้าง และอุตสาหกรรมอื่นๆ อุปกรณ์นี้ใช้ระบบควบคุม 6+1 แกน ติดตั้งระบบควบคุม ESA S650W และติดตั้งระบบป้องกันเลเซอร์ MSD เพื่อให้มั่นใจว่าการดัดจะมีประสิทธิภาพและปลอดภัย

1. พารามิเตอร์ทางเทคนิคหลักของเครื่องกดเบรก CNC ของเยอรมนี

พารามิเตอร์	ข้อมูลจำเพาะ
ยี่ห้อ/รุ่น	SC WEK 400ตัน 4000มม.
แรงดัด	400 ตัน
ความยาวการดัด	4000มม. (4เมตร)
จำนวนแกนควบคุม	แกน 6+1
ระบบควบคุม	อีเอสเอ S650W
การป้องกันความปลอดภัย	การป้องกันด้วยเลเซอร์ MSD
การกำหนดค่าเพิ่มเติม	พร้อมอุปกรณ์ติดตามสนับสนุน
การปรับจังหวะ	การควบคุมที่แม่นยำ ปรับให้เข้ากับแผ่นต่างๆ ได้
ระบบไฮดรอลิก	ระบบไฮดรอลิกที่มีประสิทธิภาพและประหยัดพลังงาน
โครงสร้างร่างกาย	แผ่นเหล็กเชื่อมที่มีความแข็งแรงสูง แข็งแกร่ง
ระบบวัดกลับ	การควบคุมหลายแกนที่แม่นยำ ปรับตำแหน่งอัตโนมัติ
ความแม่นยำในการทำงาน	เทคโนโลยีการซิงโครไนซ์ไฮดรอลิกที่มีความแม่นยำสูงเพื่อรับประกันความแม่นยำในการดัด

2. คุณสมบัติหลักของเครื่องดัด CNC ของเยอรมัน

1) การดัดที่แม่นยำสูง

นำการควบคุม CNC แบบ 6+1 แกนมาใช้เพื่อให้มั่นใจถึงความแม่นยำในการดัดสูง เหมาะสำหรับความต้องการการดัดที่ซับซ้อน
นำเทคโนโลยีการซิงโครไนซ์ไฮดรอลิกมาใช้เพื่อให้แน่ใจว่าทั้งสองด้านของสไลด์ทำงานอย่างซิงโครนัสเพื่อให้แน่ใจว่าการดัดมีความสม่ำเสมอ
ระบบแบ็คเกจรองรับการปรับแกนหลายแกนเพื่อให้การวางตำแหน่งแม่นยำยิ่งขึ้น

2) ระบบควบคุม ESA S650W

ตารางพารามิเตอร์ทางเทคนิคของระบบควบคุม ESA S650W:

ESA S650W คือ เครื่องดัดเบรก CNC ประสิทธิภาพสูง ระบบควบคุมที่ออกแบบมาสำหรับการทำงานอัตโนมัติและการจัดการอัจฉริยะของเครื่องดัด ผสมผสานอินเทอร์เฟซหน้าจอสัมผัสขั้นสูง การเขียนโปรแกรมกราฟิก 3 มิติ การเชื่อมต่อระยะไกล และฟังก์ชันการควบคุมการดัดที่แม่นยำ เพื่อปรับปรุงประสิทธิภาพการผลิตและความแม่นยำในการประมวลผลอย่างมาก

อินเทอร์เฟซการทำงานอัจฉริยะ การเขียนโปรแกรมด้วยภาพ เรียนรู้และใช้งานง่าย
รองรับการเขียนโปรแกรมกราฟิก 3 มิติ สามารถจำลองกระบวนการดัด และลดเวลาการทดลอง
จัดเก็บกระบวนการดัดหลากหลายซึ่งสามารถเรียกใช้ได้อย่างรวดเร็วเพื่อปรับปรุงประสิทธิภาพการผลิต
ฟังก์ชั่นเครือข่ายสามารถเชื่อมโยงกับอุปกรณ์การผลิตอื่น ๆ และรองรับการตรวจสอบระยะไกล

การทำงาน	คำอธิบาย
อินเทอร์เฟซการดำเนินงาน	หน้าจอสัมผัสสีเต็มขนาด 15.6 นิ้ว ใช้งานง่ายและสะดวก
ระบบปฏิบัติการ	ใช้ Linux หรือ Windows CE ได้ มีเสถียรภาพสูง
การเขียนโปรแกรมการดัด	รองรับการเขียนโปรแกรมกราฟิก 2D/3D การคำนวณลำดับการดัดอัตโนมัติ
การควบคุมแกน	การควบคุม 6+1 แกน การวางตำแหน่งที่แม่นยำ
การคำนวณอัจฉริยะ	การคำนวณอัตโนมัติของมุมดัด ตำแหน่งเกจวัดด้านหลัง การชดเชยแม่พิมพ์
การสร้างเครือข่ายระยะไกล	รองรับการตรวจสอบระยะไกลผ่าน Wi-Fi/Ethernet การอัปโหลด/ดาวน์โหลดโปรแกรม
ความจุในการเก็บข้อมูล	พื้นที่เก็บข้อมูลความจุขนาดใหญ่ สามารถจัดเก็บโปรแกรมดัดจำนวนมากได้
อินเทอร์เฟซ USB	รองรับการนำเข้า/ส่งออกข้อมูลผ่านดิสก์ U
ฟังก์ชั่นด้านความปลอดภัย	รองรับระบบป้องกันความปลอดภัยเลเซอร์ MSD
ความเข้ากันได้	ใช้งานได้กับระบบไฮดรอลิกและระบบขับเคลื่อนมอเตอร์หลากหลายชนิด

ฟังก์ชั่นหลัก ESA S650W:

①อินเทอร์เฟซหน้าจอสัมผัสสีเต็ม

หน้าจอสัมผัสความละเอียดสูงขนาด 6 นิ้ว ใช้งานสะดวก
การแสดงผลแบบกราฟิกของกระบวนการดัด ข้อมูลตอบรับสถานะการดัดแบบเรียลไทม์
รองรับหลายภาษา (รวมถึงจีน, อังกฤษ, เยอรมัน เป็นต้น) เหมาะสำหรับผู้ใช้ทั่วโลก

②การเขียนโปรแกรมดัดอัจฉริยะ

การเขียนโปรแกรมกราฟิก 2D/3D: ผู้ใช้สามารถวาดกราฟิกการดัดลงบนหน้าจอได้โดยตรง และระบบจะสร้างลำดับการดัดโดยอัตโนมัติ
การคำนวณค่าชดเชยการดัดอัตโนมัติ: การคำนวณค่าชดเชยอัตโนมัติตามความหนาของวัสดุ พารามิเตอร์แม่พิมพ์ และมุมการดัด เพื่อปรับปรุงความแม่นยำในการประมวลผล
สามารถจัดเก็บกระบวนการดัดที่หลากหลาย สะดวกสำหรับการเรียกซ้ำ และปรับปรุงประสิทธิภาพการผลิต

③การควบคุมแกนที่แม่นยำ

การควบคุมแบบซิงโครนัส 6+1 แกน รองรับการปรับเกจหลังอัตโนมัติ ปรับปรุงความแม่นยำในการดัด

การกำหนดค่าแกน:

Y1/Y2: ควบคุมการซิงโครไนซ์ของกระบอกสูบด้านซ้ายและด้านขวาเพื่อให้แน่ใจว่าการดัดมีความแม่นยำ
แกน X: ควบคุมเกจด้านหลังให้เคลื่อนไปข้างหน้าและข้างหลัง
แกน R: ควบคุมการปรับขึ้นและลงของเกจด้านหลัง
แกน Z1/Z2: ควบคุมการเคลื่อนที่ด้านซ้ายและขวาของเกจด้านหลัง
แกน +1 (แกน C): ฟังก์ชันการชดเชยเพื่อปรับปรุงความสม่ำเสมอของการดัด

④การจัดการเครือข่ายระยะไกลและข้อมูล

สามารถตรวจสอบสถานะอุปกรณ์จากระยะไกลผ่านการเชื่อมต่อ Wi-Fi/อีเธอร์เน็ต
อินเทอร์เฟซ USB รองรับการจัดเก็บโปรแกรมดัดและการนำเข้าและส่งออกเพื่อการจัดการกระบวนการที่ง่ายดาย
เข้ากันได้กับระบบ MES/ERP สามารถบูรณาการกับระบบการจัดการการผลิตขององค์กรเพื่อปรับปรุงระดับการทำงานอัตโนมัติ

⑤ความปลอดภัยและความเข้ากันได้

รองรับระบบป้องกันเลเซอร์ MSD เพื่อป้องกันการทำงานผิดพลาดและปรับปรุงความปลอดภัยในการปฏิบัติงาน
ใช้งานได้กับระบบไฮดรอลิกและมอเตอร์เซอร์โวของหลายยี่ห้อ สามารถใช้กับเครื่องดัดหลายประเภท

3) อุปกรณ์รองรับการติดตามการดัด

การทำงาน:

อุปกรณ์รองรับติดตามของเครื่องดัดเป็นอุปกรณ์เสริมซึ่งส่วนใหญ่ใช้เพื่อรองรับและติดตามการเคลื่อนไหวของแผ่นเพื่อป้องกันไม่ให้แผ่นหย่อน เสียรูป หรือเสียหายในระหว่างกระบวนการดัด

สามารถปรับความสูงและมุมได้พร้อมกันกับการเคลื่อนไหวของตัวเลื่อนของเครื่องดัด เพื่อให้แน่ใจว่าชิ้นงานจะรักษาแรงที่สม่ำเสมอเสมอระหว่างกระบวนการดัด ช่วยปรับปรุงคุณภาพการประมวลผลและประสิทธิภาพการผลิต

ข้อดีหลัก:

①ป้องกันการเสียรูปของชิ้นงานและปรับปรุงคุณภาพการดัด

สำหรับชิ้นงานแผ่นขนาดใหญ่หรือแผ่นบาง หากไม่มีอุปกรณ์รองรับ แผ่นจะหย่อนลงเนื่องจากน้ำหนักของตัวมันเอง ส่งผลให้เส้นโค้งไม่เท่ากัน มุมไม่เท่ากัน และอาจเกิดรอยขีดข่วนหรือความเสียหายได้
อุปกรณ์รองรับติดตามสามารถรองรับชิ้นงานโดยอัตโนมัติเพื่อป้องกันไม่ให้ความแม่นยำในการดัดได้รับผลกระทบจากการหย่อนตัวอันเนื่องมาจากน้ำหนักของมันเอง

②ลดความเข้มข้นของแรงงานและปรับปรุงประสิทธิภาพการผลิต

ในการประมวลผลชิ้นงานขนาดใหญ่ ผู้ปฏิบัติงานมักจะต้องใช้คนหลายคนเพื่อช่วยรองรับวัสดุ มิฉะนั้น แผ่นจะสั่นได้ง่ายและส่งผลกระทบต่อความแม่นยำในการประมวลผล
หลังจากใช้งานอุปกรณ์สนับสนุนติดตามผลแล้ว การแทรกแซงด้วยตนเองก็จะลดลง ระดับของระบบอัตโนมัติก็จะได้รับการปรับปรุง ต้นทุนแรงงานก็จะลดลง และสามารถปรับปรุงประสิทธิภาพการผลิตได้

③ปรับให้เหมาะกับมุมการดัดและประเภทชิ้นงานต่างๆ

อุปกรณ์รองรับสามารถติดตามการเคลื่อนไหวของเครื่องดัดได้โดยอัตโนมัติเพื่อปรับให้เข้ากับมุมดัดที่แตกต่างกันโดยไม่ต้องปรับด้วยตนเอง
เหมาะสำหรับแผ่นโลหะขนาดใหญ่ ไม่สม่ำเสมอ และเสียรูปได้ง่าย เช่น สแตนเลส อลูมิเนียม เป็นต้น

④ลดรอยขีดข่วนบนพื้นผิวชิ้นงาน

เมื่อเครื่องดัดธรรมดาแปรรูปแผ่นบางหรือแผ่นที่มีการเคลือบผิว (เช่น แผ่นเคลือบผิว สแตนเลสกระจก) รอยขีดข่วนอาจเกิดขึ้นได้ง่ายจากแรงเสียดทาน การเลื่อน หรือการชนกัน
อุปกรณ์รองรับตามมาใช้แผ่นรองรับแบบเรียบหรือตัวรองรับลูกกลิ้งซึ่งสามารถลดแรงเสียดทานได้อย่างมีประสิทธิภาพและหลีกเลี่ยงการขีดข่วนพื้นผิวชิ้นงาน

⑤รองรับการควบคุมอัจฉริยะ

อุปกรณ์รองรับต่อเนื่องของเครื่องดัด CNC สมัยใหม่สามารถเชื่อมโยงกับระบบ CNC เพื่อปรับตำแหน่งรองรับและวิถีการเคลื่อนที่ตามพารามิเตอร์การดัดโดยอัตโนมัติ เพื่อให้แน่ใจว่าการดัดจะแม่นยำ
เหมาะสำหรับสายการผลิตอัจฉริยะและรองรับการประมวลผลชุดอัตโนมัติ

4) ระบบป้องกันเลเซอร์ MSD บนเครื่องดัดเบรก CNC ของเยอรมนี

ระบบป้องกันเลเซอร์ MSD เป็นอุปกรณ์ป้องกันความปลอดภัยขั้นสูงที่ออกแบบมาเพื่อใช้กับเครื่องดัด CNC เพื่อป้องกันไม่ให้ผู้ปฏิบัติงานได้รับบาดเจ็บเนื่องจากการทำงานผิดพลาดระหว่างกระบวนการดัด ระบบนี้ใช้เทคโนโลยีการสแกนด้วยเลเซอร์เพื่อตรวจจับแบบเรียลไทม์ว่ามีสิ่งกีดขวาง (เช่น มือของผู้ปฏิบัติงานหรือวัตถุแปลกปลอม) อยู่ในบริเวณดัดหรือไม่ หากตรวจพบสิ่งผิดปกติ ระบบจะหยุดเครื่องดัดทันทีเพื่อให้แน่ใจว่าการผลิตจะปลอดภัย

นำมาใช้ขั้นสูง การป้องกันความปลอดภัยด้วยเลเซอร์ เพื่อความปลอดภัยของผู้ปฏิบัติงาน
ตรวจจับสิ่งกีดขวางโดยอัตโนมัติ หากพบสิ่งผิดปกติสามารถหยุดเครื่องได้ทันทีเพื่อป้องกันอุบัติเหตุ
เหมาะสำหรับสภาพแวดล้อมการประมวลผลความแม่นยำสูงเพื่อปรับปรุงความปลอดภัยและประสิทธิภาพการทำงาน

คุณสมบัติทางเทคนิคหลักของการป้องกันเลเซอร์ MSD:

การทำงาน	คำอธิบาย
หลักการความปลอดภัย	ตรวจจับสิ่งกีดขวางผ่านการสแกนเลเซอร์และตรวจสอบพื้นที่สไลเดอร์แบบเรียลไทม์
ประเภทเลเซอร์	ลำแสงเลเซอร์อินฟราเรดหลายลำแสงเพื่อระบุวัตถุได้อย่างแม่นยำ
ความเร็วในการตอบสนอง	เวลาตอบสนองระดับมิลลิวินาทีเพื่อให้แน่ใจว่าจะเบรกได้ทันเวลา
พื้นที่ตรวจจับ	ปรับได้เพื่อให้เหมาะกับเครื่องดัดและขนาดชิ้นงานที่แตกต่างกัน
วิธีการบูรณาการ	สามารถบูรณาการกับระบบ CNC เช่น ESA S650W
โหมดการทำงาน	เริ่มและหยุดอัตโนมัติเพื่อหลีกเลี่ยงการทริกเกอร์ปลอมที่ส่งผลกระทบต่อการผลิต
ความสามารถในการปรับตัวต่อสิ่งแวดล้อม	เหมาะสำหรับการส่องสว่างและสภาพแวดล้อมอุตสาหกรรมที่แตกต่างกันโดยไม่รบกวน
ความเข้ากันได้	เข้ากันได้กับระบบเบรกเครื่องอัดไฮดรอลิกและระบบเบรกเครื่องอัดแบบซิงโครนัสไฟฟ้าไฮดรอลิก

บทนำเกี่ยวกับฟังก์ชันหลักของการป้องกันเลเซอร์ MSD:

①การสแกนเลเซอร์ความแม่นยำสูง

มีการใช้ลำแสงเลเซอร์หลายลำแสงเพื่อสร้างเกราะป้องกันสามมิติเพื่อตรวจสอบพื้นที่ใต้แถบเลื่อนอย่างแม่นยำ
เมื่อชิ้นงานเข้าสู่พื้นที่ดัดปกติ ระบบจะทำงานตามปกติโดยไม่ส่งผลกระทบต่อประสิทธิภาพการผลิต
เมื่อมือ เครื่องมือ หรือวัตถุอื่นของผู้ปฏิบัติงานเข้าไปในโซนอันตราย ระบบจะหยุดฉุกเฉินทันที

②เวลาตอบสนองที่รวดเร็วเป็นพิเศษ

ความเร็วในการตอบสนองของระบบ MSD ต่ำกว่า 1 มิลลิวินาที ซึ่งสูงกว่าการป้องกันแบบตะแกรงแบบเดิมมาก ช่วยให้มั่นใจในความปลอดภัยของผู้ปฏิบัติงาน
ทำงานร่วมกับระบบเบรกไฮดรอลิกของเครื่องดัด ทำให้การเคลื่อนไหวของสไลเดอร์หยุดลงในเวลาที่สั้นที่สุด

③พื้นที่ตรวจจับปรับได้

สามารถตั้งค่าช่วงการป้องกันเลเซอร์ที่แตกต่างกันได้ตามขนาดชิ้นงานและคุณลักษณะของเครื่องดัด
ปรับให้เหมาะกับข้อกำหนดด้านความปลอดภัยในการดัดชิ้นงานที่มีความแม่นยำขนาดเล็กและชิ้นงานขนาดใหญ่ที่มีน้ำหนักมาก

④ระบบเริ่มและหยุดอัตโนมัติอัจฉริยะ

เมื่อเครื่องมือถูกเปลี่ยนหรือไม่อยู่ในสถานะทำงาน ระบบจะปรับเปลี่ยนโดยอัตโนมัติเพื่อหลีกเลี่ยงการเกิดสัญญาณเตือนเท็จ
ระบบการป้องกันสามารถปิดได้ด้วยตนเองหรืออัตโนมัติเพื่อตอบสนองความต้องการการดัดพิเศษ

⑤ใช้งานได้กับระบบ CNC หลากหลาย

การป้องกันเลเซอร์ MSD สามารถผสานเข้ากับระบบ CNC เช่น ESA S650W, Delem และ Cybelec ได้อย่างราบรื่น
รองรับการเชื่อมโยงกับระบบควบคุมไฮดรอลิกและอิเล็กทรอนิกส์ของเครื่องดัดเพื่อให้มั่นใจถึงการควบคุมที่แม่นยำ

⑥ทนทานและมั่นคง

ใช้ได้กับสภาพแวดล้อมอุตสาหกรรมต่างๆ ไม่ได้รับผลกระทบจากฝุ่น แสง การเปลี่ยนแปลงของอุณหภูมิ และปัจจัยอื่นๆ
โมดูลเลเซอร์มีอายุการใช้งานยาวนาน ต้นทุนการบำรุงรักษาต่ำ และการทำงานที่เสถียรและเชื่อถือได้ในระยะยาว

5) ระบบไฮดรอลิกที่มีประสิทธิภาพสูงและประหยัดพลังงาน

ใช้ชิ้นส่วนไฮดรอลิกที่นำเข้าจากประเทศเยอรมนี เพื่อให้มั่นใจถึงความเสถียรและอายุการใช้งาน
ออกแบบเพื่อเพิ่มประสิทธิภาพการใช้พลังงาน ลดต้นทุนการดำเนินงาน และลดความต้องการในการบำรุงรักษา

6) โครงแข็งแรง เหมาะสำหรับการดัดรับน้ำหนักมาก

ตัวเครื่องใช้โครงสร้างเชื่อมแผ่นเหล็กกล้าแรงสูงซึ่งผ่านการชุบแข็งเพื่อป้องกันการเสียรูปในระหว่างการใช้งานในระยะยาว
เหมาะสำหรับการแปรรูปการดัดวัสดุหลากหลายชนิด (เช่น เหล็กกล้าคาร์บอน สแตนเลส โลหะผสมอลูมิเนียม ฯลฯ)

3. บันทึกการจัดส่ง

เครื่องดัด CNC แบบกด WEK 400Ton 4000mm 6+1 axis ของเยอรมนีเป็นอุปกรณ์ดัด CNC ที่มีความแม่นยำสูง ปลอดภัยสูง ควบคุมอย่างชาญฉลาด เหมาะสำหรับการผลิตดัดขนาดใหญ่ที่มีความต้องการสูง ระบบควบคุม ESA S650W ระบบป้องกันเลเซอร์ MSD และระบบไฮดรอลิกที่มีความแม่นยำ ทำให้เครื่องนี้มีความสามารถในการแข่งขันสูงในอุตสาหกรรม และเหมาะสำหรับองค์กรที่ต้องการปรับปรุงประสิทธิภาพการผลิตและความแม่นยำในการดัด
