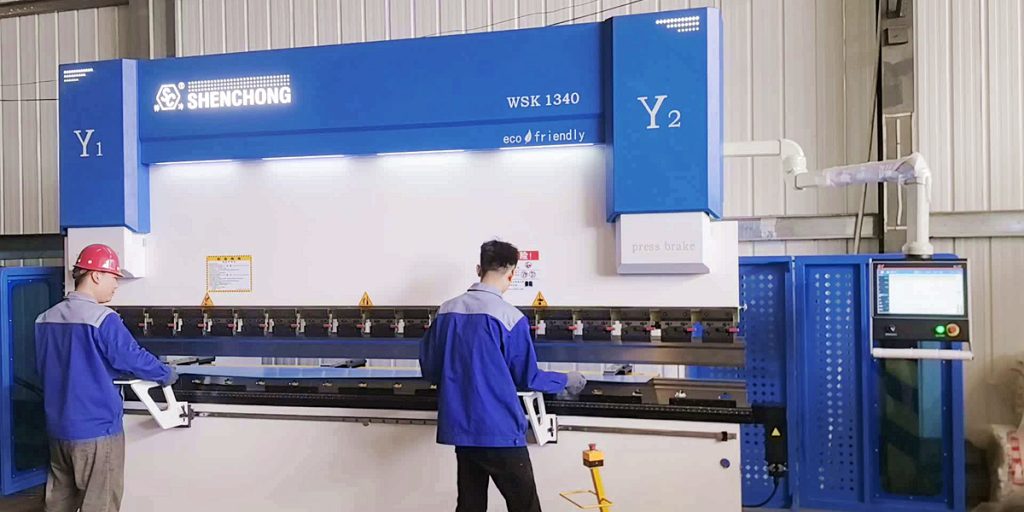

SC WSK 单伺服 130T 4000 数控折弯机 EL15T 4+1 轴是一款中大型数控钣金折弯机，采用电液伺服同步控制技术。其额定压力为 130 吨，最大折弯长度为 4000 毫米。主要用于碳钢、不锈钢、铝板、镀锌板等金属板材的高精度折弯。该设备广泛应用于机箱机柜、电力设备、钢结构、工程机械、环保设备、电梯制造、汽车零部件及钣金加工等行业。
与传统液压折弯机相比，WSK系列采用电液单伺服控制系统。通过光栅尺的实时反馈和比例伺服阀控制，实现了滑块的高精度同步运行，显著提高了折弯精度和重复性。

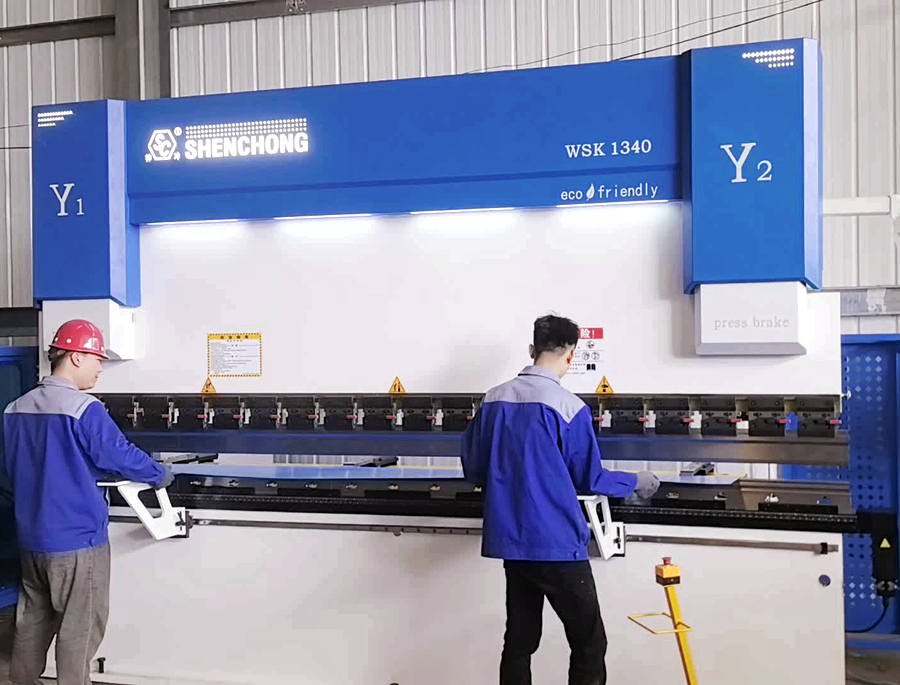

1. SC WSK 130T 4000 型数控折弯机主要技术参数（参考配置）
物品 | 参数 |
设备型号 | WSK-130T/4000 |
公称压力 | 130吨（1300千牛） |
弯曲长度 | 4000 毫米 |
列间距 | 3200-3500 毫米 |
喉深 | 400 毫米 |
滑块行程 | 200-250毫米 |
开口高度 | 480-550毫米 |
主电机功率 | 11-15千瓦 |
控制系统 | EL15T |
控制轴数量 | 4+1轴 |
后挡料行程 | 500-600毫米 |
重量 | 9-12吨 |
定位精度 | ±0.01毫米 |
重复定位精度 | ±0.05毫米 |
以上参数可能因配置而略有不同。请参考技术方案。 折弯机制造商.
2. 4+1轴配置的详细说明
Y1轴 + Y2轴
Y轴控制左右液压缸的独立运动。
采用电液同步控制系统：
- 左右液压缸独立闭环控制
- 来自光栅尺的实时反馈
- 自动纠正同步误差
- 确保滑块平行运行
优点：
- 弯曲角度一致性高
- 适用于长工件的高弯曲精度
- 稳定的重复性
X轴
X 轴控制后挡板的前后移动。
功能：
- 弯曲尺寸的自动定位
- 提高加工效率
- 减少人工测量误差
配置：
- 伺服电机驱动
- 滚珠丝杠驱动
- 直线导轨
- 定位精度可达±0.1mm
R轴
R 轴控制后挡料的上下运动。
功能：
- 可容纳不同高度的工件
- 实现复杂部件的弯曲
- 提高处理灵活性
适用对象：
- 盒子
- 橱柜
- 门
- 型材结构件
V 轴（+1 轴）
V 轴是工作台挠度补偿轴。
功能：
- 弯曲过程中，较长的工件会引起机器机身和工作台的弹性变形。
自动V轴补偿：
- 确保沿整个弯曲线角度一致
- 消除中间角度偏差
- 提高长工件的加工质量
尤其适用于：
- 4000毫米长的工件
- 厚板弯曲
- 高精度产品加工
3. SC EL15T数控系统简介
SC EL15T是目前中国应用最广泛的经济型智能数控折弯系统。
主要功能：
图形化编程
支持：
- 2D图形编程
- 图形模拟弯曲
- 自动生成加工程序
操作人员无需具备复杂的编程经验即可完成工件加工。
自动计算功能
系统自动计算：
- 弯曲序列
- 弯曲压力
- 后规位置
- 开口高度
- 展开长度
减少人工计算错误。
4. 核心特征分析
特点1：4000mm超长加工能力
可满足以下弯曲需求：
- 电源柜
- 分发箱
- 电梯门板
- 钢结构件及其他大型工件
与 3200mm 型号相比：加工范围增加了约 25%。
特点 2：合理的 130 吨压力配置
适用于加工：
- 1-10毫米不锈钢
- 1-12毫米碳钢
- 1-8毫米铝板
考虑到：
- 处理能力
- 能源消耗控制
- 设备成本
适用于大多数钣金加工企业。
特点3：4+1轴设计，性价比高
与 3+1 轴相比：增加了 R 轴控制。
与 6+1 轴相比：采购成本更低。
适用对象：
- 超过 80% 的钣金产品
- 橱柜行业
- 钣金加工中心
极高的投资回报率。
功能 4：EL15T 智能控制
特征：
- 图形化编程
- 自动计算
- 模拟弯曲
- 霉菌管理
操作人员要求低。
新员工培训周期可以大幅缩短。
5. 竞争优势分析
节能优势
单伺服泵控制技术优于传统的电液同步技术：
- 能耗比普通数控折弯机低60%
- 稳定的机油温度有利于长时间连续运行。
- 提高液压系统部件的使用寿命
- 显著改善操作人员的工作环境。
精准优势
电液伺服技术远优于传统的扭轴同步结构：
- 较小的角度误差
- 更高的重复性
- 长工件加工一致性更好
效率优势
自动补全：
- 定位
- 赔偿
- 多步弯曲
生产效率提高了 30%-50%。
成本优势
与高端进口系统相比， SC EL15T系统：
- 降低采购成本
- 更低的维护成本
- 便于使用
适用于中小型及成长型钣金企业。
稳定性优势
利用：
- 重型框架
- 品牌液压元件
- 高精度传动机构
确保长期连续生产中的稳定运行。
6. 适用行业
WSK 130吨 4000 出售数控折弯机 尤其适用于：
- 钣金加工中心
- 电力柜制造
- 配电箱行业
- 电梯行业
- 环境保护设备制造
- 工程机械行业
- 钢结构行业
- 通风管道行业
- 新能源装备制造
- 自动化设备制造
SC WSK 130T 4000 CNC折弯机EL15T 4+1轴是一款伺服数控折弯机，兼具精度、效率、节能、稳定性和投资成本优势。其130吨的压力和4000mm的加工长度可满足大多数中大型钣金工件的加工需求。4+1轴配置实现了自动化高精度折弯。EL15T智能系统显著降低了操作难度和人工成本。
对于机箱和机柜、钢结构、电梯、电力设备和钣金加工企业而言，该型号代表了目前市场上极具竞争力的中高端数控折弯解决方案，尤其适用于高精度、长尺寸钣金的大批量生产。
