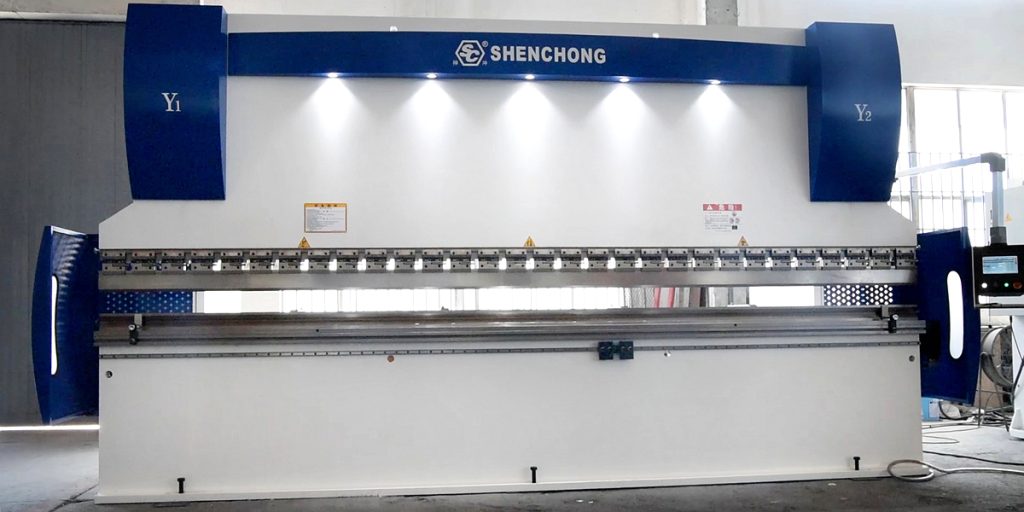

Máy uốn tấm kim loại SC 4mm để bán

Máy uốn tấm kim loại 4mm là thiết bị CNC chuyên dụng dùng để gia công tấm kim loại có độ dày 4mm. Thông qua sự hợp tác của khuôn trên và khuôn dưới, lực uốn được tác dụng lên tấm để đạt được góc hoặc hình dạng uốn cần thiết.

1. Thông số kỹ thuật cốt lõi (model tiêu biểu) của máy uốn tấm kim loại 4mm

Tấm kim loại 4mm Phanh ép thủy lực CNC là thiết bị uốn tự động chuyên dùng để uốn các tấm kim loại có độ dày 4mm (như thép cacbon Q235, thép không gỉ, hợp kim nhôm, v.v.). Thiết bị sử dụng hệ thống truyền động thủy lực và thực hiện điều khiển liên kết đa trục thông qua hệ thống CNC, có thể hoàn thành nhiều nhiệm vụ uốn khác nhau với độ chính xác cao.

Bảng thông số kỹ thuật (các model tiêu biểu):

Mục	Phạm vi tham số
Độ dày tấm tối đa	4mm (thép cacbon)
Chiều dài uốn tối đa	2500mm, 3200mm, 4000mm, 6000mm (tùy chọn)
Áp suất danh nghĩa (tấn)	63T, 100T, 125T, 160T, 200T, 250T (tùy theo độ dài)
Hệ thống điều khiển	ESA S630/S640, Delem DA-53T/DA-66T, EL15T/19T, v.v.
Phương pháp đồng bộ hóa	Đồng bộ hóa servo điện thủy lực (Y1, Y2)
Số lượng trục đo lùi	Trục X (trước và sau), trục R (lên và xuống), hỗ trợ mở rộng đa trục (trục X1/X2/R1/R2/Z)
Độ chính xác định vị lặp lại	±0,01mm (tùy thuộc vào cấu hình hệ thống)
Độ chính xác góc uốn	Trong vòng ±0,5°

2. Thành phần cấu trúc

Hệ thống khung: kết cấu tích hợp hàn, tôi luyện để loại bỏ ứng suất bên trong
Hệ thống thủy lực: Hệ thống thủy lực áp suất trên xi lanh đôi, áp suất ổn định
Hệ thống CNC: thanh trượt điều khiển (Y1/Y2), thước đo phía sau (trục X/R cân bằng)

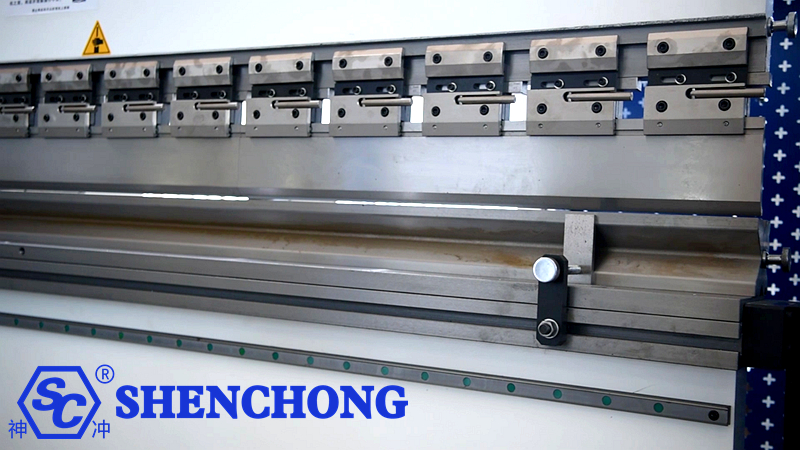

Hệ thống khuôn: khuôn trên + khuôn dưới hình chữ V (có thể tùy chỉnh), kẹp nhanh

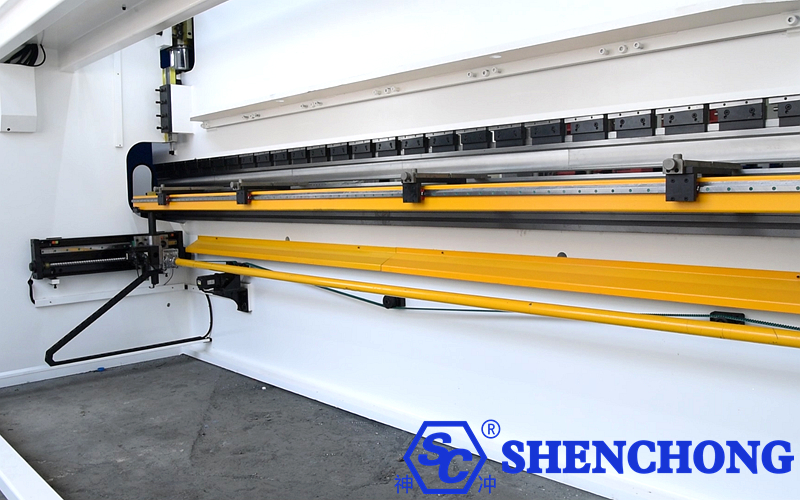

Hệ thống đo ngược: truyền động động cơ servo, phù hợp với nhiều độ sâu uốn khác nhau
Thiết bị an toàn: bảo vệ bằng laser (MSD/DSP), nút dừng khẩn cấp, lan can bảo vệ phía trước, v.v.

3. Ưu điểm về hiệu suất

Độ chính xác cao: Hệ thống CNC theo dõi vị trí và áp suất theo thời gian thực, với độ lặp lại lên tới ±01mm
Hoạt động dễ dàng: giao diện đồ họa người-máy, chương trình có thể được lưu trữ và gọi
Tiết kiệm năng lượng và giảm tiếng ồn: hệ thống servo điện thủy lực có thể điều chỉnh thông minh hoạt động của xi lanh để giảm mức tiêu thụ năng lượng
Mở rộng linh hoạt: hỗ trợ điều khiển trục 4+1, trục 6+1 và nhiều trục khác, thích ứng với uốn phức tạp
Tự động hóa mạnh mẽ: bộ điều khiển tùy chọn, kho vật liệu, nền tảng xếp dỡ tự động, để đạt được khả năng kết nối dây chuyền sản xuất tự động

4. Phạm vi áp dụng

Ống thông gió, tủ khung gầm, hộp điều khiển
Gia công vỏ thiết bị công nghiệp
Tấm kim loại điều khiển điện và điện tử, thiết bị truyền thông
Tấm trang trí bằng thép không gỉ, linh kiện hợp kim nhôm
Gia công kim loại tấm cho các thiết bị gia dụng, phụ tùng ô tô số lượng nhỏ

5. Vật liệu áp dụng và bảng điều chỉnh độ dày

Loại vật liệu	Mô tả khả năng uốn
Thép Cacbon Q235	Uốn liên tục dưới 4mm
Thép không gỉ 304	Khuyến cáo không vượt quá 3mm (cường độ cao hơn)
Hợp kim nhôm	Trên 4mm (độ bền thấp hơn thép cacbon)
Tấm mạ kẽm	4mm

Các vật liệu khác nhau có hệ số uốn khác nhau và thép không gỉ đòi hỏi trọng tải cao hơn.

6. Phân tích trường hợp uốn cong tấm kim loại 4mm

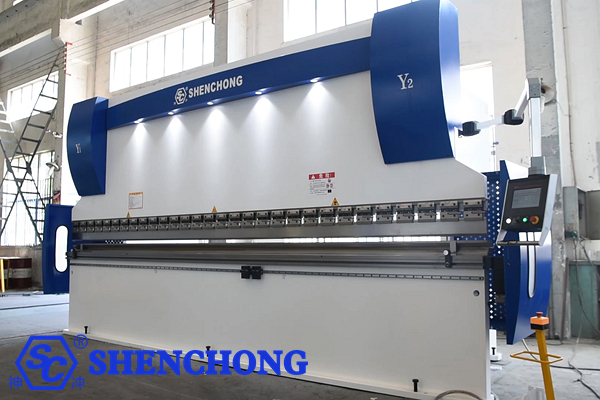

Chúng tôi lấy máy ép thủy lực CNC SC 200 tấn 6000mm làm ví dụ để phân tích khả năng chịu lực uốn. Độ dày của máy ép thủy lực CNC 200 tấn 6000mm (tức là lực uốn 200 tấn và chiều dài uốn 6000mm) có thể uốn chủ yếu phụ thuộc vào vật liệu của tấm và kích thước của khuôn uốn (đặc biệt là rãnh chữ V của lỗ khuôn dưới). Sau đây là dữ liệu tham khảo dựa trên thép cacbon Q235 thông thường.

Giá trị tham chiếu (thép cacbon Q235, rãnh chữ V của khuôn uốn gấp 8 lần độ dày của tấm):

Độ dày tấm (mm)	Chiều dài uốn (tối đa, đơn vị: mm)
3 mm	6000mm (uốn cong toàn bộ chiều dài)
4mm	6000mm
5mm	Khoảng 5500mm
6mm	Khoảng 4500mm
8mm	Khoảng 3500mm
10mm	Khoảng 2500mm

Ghi chú:

Các vật liệu khác nhau có khả năng uốn cong khác nhau:

Thép không gỉ (như 304) cứng hơn thép cacbon và khả năng uốn cần phải giảm đi 20%.

Nhôm mềm hơn thép cacbon và có thể uốn cong lâu hơn.

Khuôn có ảnh hưởng lớn:

Sử dụng các lỗ khuôn dưới khác nhau (như 6T, 8T, 10T, 12T) sẽ thay đổi trọng tải yêu cầu, từ đó ảnh hưởng đến độ dày của tấm uốn cong.

Khả năng uốn cục bộ mạnh hơn:

Nếu không phải là tấm thép nguyên khối dài 6 mét mà chỉ uốn cong một phần ở giữa (ví dụ, trong phạm vi 2 mét), thì có thể uốn cong dày hơn.

Máy uốn thủy lực CNC 200 tấn 6000mm uốn cong tấm thép cacbon Q235, độ dày tối đa của tấm có thể uốn cong là khoảng 4mm. Nếu chỉ uốn cong trong phạm vi 3 mét, có thể uốn cong tấm 5-6mm.

7. Ví dụ cấu hình tiêu biểu của máy uốn tấm kim loại SC 4mm để bán

Người mẫu	Áp suất định mức	Chiều dài uốn cong	Hệ thống điều khiển	Cấu hình trục
TUẦN-63T/2500	63 tấn	2500mm	ESA S630	Trục 4+1
WSK-100T/3200	100 tấn	3200mm	EL15T	Trục 4+1
WDK-170T/4000	170 tấn	4000mm	ESA S640	Trục 6+1
WSK-200T/6000	200 tấn	6000mm	EL19T	Trục 6+1

Nếu bạn có thể cho tôi biết loại tấm cụ thể cần uốn (như Q235, thép không gỉ 304, hợp kim nhôm) và chiều dài uốn thực tế (chiều dài đầy đủ là 6 mét hoặc theo từng phần), chúng tôi có thể đưa ra gợi ý lựa chọn chính xác hơn.
