管状光纤激光切割技术 | 综合指南

管状光纤激光切割技术已成为金属加工行业的关键工艺，广泛应用于钢结构、健身器材、建筑机械、汽车零部件、家具制造、农业机械、电梯、医疗器械、石油管道和建筑装饰等领域。

与传统的锯切、等离子切割和火焰切割相比，管道激光切割具有精度高、速度快、加工灵活、自动化程度高、材料利用率高等优点。

然而，要真正最大限度地发挥性能管材激光切割机仅仅知道如何操作设备是远远不够的。掌握设备调试、参数设置、夹紧方法、材料特性、切割顺序、质量控制和维护等方面的技术也至关重要。

以下部分将从实际生产的角度全面介绍管道激光切割的各种实用技术。

1. 管状光纤激光切割的基本原理

光纤激光器产生高能激光束，并通过聚焦透镜将其聚焦成一个极小的光斑。

焦点处的功率密度可达：

10⁶~10⁸ W/cm²

该材料经历以下瞬时过程：

融化
汽化
氧化
熔化和吹制

随后，辅助气体将熔渣从切口处吹走，从而形成完整的切口。

整个处理过程由以下人员协调和完成：

X 轴
Y 轴
Z轴
卡盘旋转轴
管饲轴

2. 不同材料的切割技巧

1）碳钢管

特征：

易于切割
稳定的熔池
最低成本

技术：

使用氧气时的优势：

提高切割速度
可以切割较厚的材料

笔记：

最佳氧气纯度：≥99.95%

否则：

炉渣堆积
毛刺增多
黑化切片

推荐：

使用氧气填充中等至厚壁。

对于薄壁：空气或氮气。

2）不锈钢管

特征：

高反射率。

技术：

建议：仅使用高压氮气。

优点：

无氧化
亮切
良好的焊接性能

避免：

氧气切割。

否则：

容易产生：黑边、氧化层、焊接困难等问题

3）铝管

特征：

高反射率。

推荐：

使用高反射率的保护性激光器
保持镜头清洁
略微负焦
不要切得太快。

否则：

简单：熔化边缘、毛刺

4）铜管

特征： 反射率最高。

尖端：

必须：

使用防反射激光
适当降低功率
确保喷嘴同心度

否则： 镜头极易烧毁。

5）镀锌管

尖端：

避免：连续长期停留。

否则：

锌层挥发
容易溅射
烟雾和灰尘增多
镜片污染

推荐：

提高辅助气体压力。

3. 管道夹紧技术

夹具的松紧程度决定了管道激光切割的精度。

优良的夹紧性能应满足以下要求：

无滑倒
无变形
高同轴度

1）长管

超过：6米

推荐：

增加中间后续支持。
防止管道下垂。

否则：

容易导致圆度变化
准确度下降

2）薄壁管

推荐：

降低卡盘夹紧压力。

避免： 形变。

特别适用于：壁厚 0.8~2 毫米

3）小直径管道

例如：

Φ10~30mm

推荐：

使用专用夹具。

否则，就可能出现古怪行为。

4）大直径管道

推荐：

适当降低转速。

避免：离心振动。

4. 对焦位置调整技巧

焦点决定切割质量。

一般来说：

正焦：焦点位于底片表面。
负面聚焦：焦点进入素材内部。
正向聚焦适用于：薄壁管。
负焦适用于：厚壁管。
经验：墙越厚，负面关注点越多。

5. 喷嘴调节技术

喷嘴中心必须位于：

完全同轴。

否则，它容易出现以下情况：

偏心吹气
爆发
炉渣堆积

推荐： 每日检查同轴度。

喷嘴距离通常为：0.8~1.2毫米

距离太近：撞击本垒板。

距离过远：气流发散。

6. 辅助气体选择技术

气体	特征	应用领域
氧	快速切割	厚壁碳钢
氮	无氧化	不锈钢
空气	低成本	通用机械加工
气体	快速切割	铝、钛等。

7. 提高切割质量的技术

1）控制钻井时间

不要钻孔时间过长，否则容易烧伤。

建议：渐进式钻孔。

2）合理安排切割路径

原理：先钻内孔。

外轮廓稍后绘制。

防止零件脱落。

3）避免持续高温

对于长期连续切割，建议：分段加工。

减少：热变形。

4）保持材料清洁

对于油渍和锈迹，建议：

先治疗他们。

否则，很容易做到：

影响光吸收。

8. 圆管切割技术

圆形管材最容易出现以下问题：

振动。

建议：适当降低转速。

对于大孔：

建议：分段切割。

避免：变形。

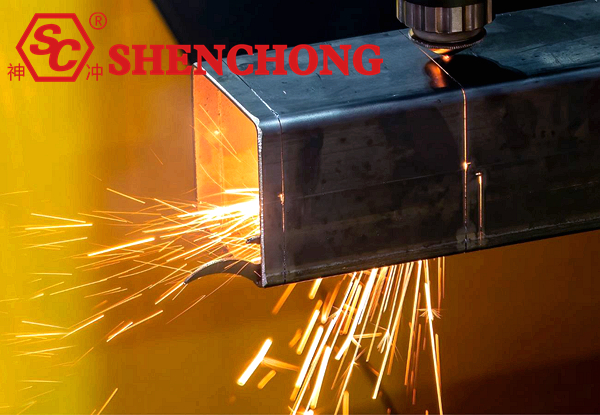

9. 方管切割技术

特点：热量集中在四个角上。

建议：适当降低弯道速度。

提升：边路精准度。

10. 矩形管光纤激光切割技术

矩形管：长边容易振动。

建议：增加支持。

避免切割偏移。

11. 不规则管材切割技术

包括：

椭圆管
D形管
H形管
槽钢
工字钢
角钢

建议：

提前创建3D模型。
使用自动边缘检测功能。
确保定位准确。

12. 减少毛刺的方法

毛刺通常是由以下因素造成的：

电力不足
超速
对焦错误
气压不足
喷嘴磨损
喷嘴错位

改进措施：

调整功率和速度匹配。
正确的对焦位置。
提高辅助气体压力。
更换磨损的喷嘴。
检查喷嘴同轴度。

13. 提高切割效率的方法

通过以下措施可以提高整体生产效率：

优化布局以提高材料利用率。
采用自动进料和卸料系统。
批量处理相同规格的管道，以减少换型时间。
建立基于材料厚度的参数库，实现一键访问。
定期校准设备，以减少返工和停机时间。
采用大功率激光器和智能切割工艺（如飞切、跳切、智能引线）。

14. 常见管材激光切割问题及解决方案

管材光纤激光切割问答表：

问题	原因	解决方案
严重的毛刺	动力不足、速度过快、气压过低	增加功率，降低速度，增加气压
未完成切割	对焦错误，功率不足	调整焦距，增加功率
炉渣残渣	气压不足，喷嘴磨损	增加气压，更换喷嘴
泛黄的切面	氮气纯度不足	提高气体纯度
过宽的切口	焦点未对准，喷嘴距离过大	调整焦距和喷嘴高度
直径变形	速度过快，热输入过大	降低转速，优化切割路径
管道振动	支撑不足，夹持不稳定	增加后续支撑，调整卡盘夹紧力
