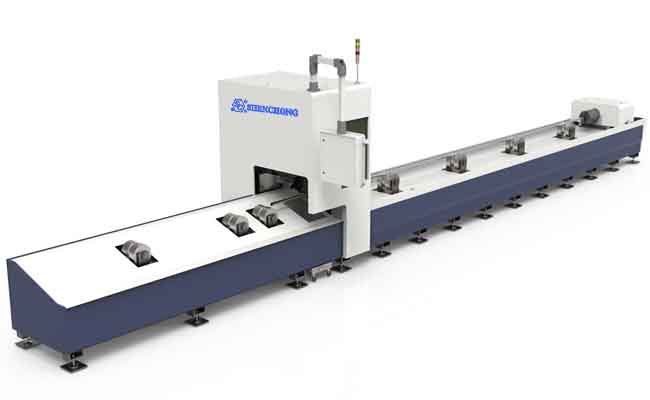

Die Rohrfaser-Laserschneidmaschine ist eine Art Laserschneidmaschine, die speziell zum Schneiden von Metallrohren und -rohren entwickelt wurde und den Schneidprozess von Metallrohren effizient abschließen kann. SC Shenchong bietet Lösungen für verschiedene Fertigungsanforderungen beim Schneiden und Verarbeiten von Rohren, Röhren und Baustahl. Die Rohrlaserschneidmaschine bietet nicht nur überlegene Laserschneidtechnologie, sondern integriert auch viele zusätzliche Bearbeitungsfunktionen, was den Herstellern Mehrwertvorteile bringt.
Mit der Faserlaser-Rohrschneidemaschine können alle Metallrohre schnell und präzise geschnitten werden. Das Rohrlaserschneidsystem integriert viele intelligente Maschinenfunktionen, darunter intelligente Überwachungs-, Einstell- und Schneidfunktionen. Diese automatischen Funktionen verbessern den Bedienkomfort und die Effizienz des maschinellen Schneidens. Der große Funktionsumfang von Faserlaserschneidmaschinen für Rohre macht sie zur idealen Wahl für viele Branchen.
SCCT Laserschneidmaschine ist eine professionelle Faserlaserschneidemaschine für Rohre. Es kann jede programmierte Form in Metallrohre schneiden und der Laser kann in jede Richtung einen perfekten Schnitt erzielen. Durch Computerprogrammierung kann die Form nach der Bearbeitung flexibel und schnell geändert werden. Die hohe Flexibilität von Laser-Rohrschneidmaschinen bietet eine starke technische Unterstützung für eine immer individuellere Metallbearbeitung und reduziert dadurch die Anzahl der verwendeten Formen.
|
Artikel |
Parameter |
|
Rohrdurchmesser (mm) |
120/160/220/280/320/350/450 |
|
Rohrlänge (mm) |
3000/6000/9000/12000 |
|
Anzahl der Spannfutter |
2 |
|
Positionierungsgenauigkeit (mm) |
±0,05 |
|
Wiederholbare Positionierungsgenauigkeit (mm) |
±0,03 |
|
Positioniergeschwindigkeit (mm/min) |
90 |
|
Maximale Beschleunigung (G) |
1 |
|
Max. Spannfutter-Drehgeschwindigkeit |
80-120 |
|
Maximale verbleibende Länge (mm) |
120 |
|
Laserleistung (W) |
1000-6000 |

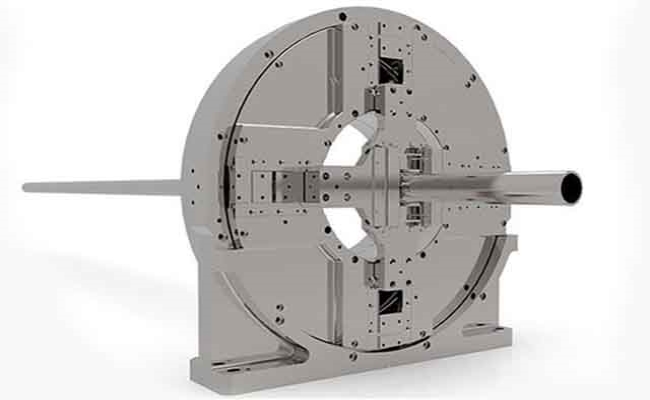

Die beiden Seiten sind mit pneumatischen Vorrichtungen ausgestattet, die die Mitte automatisch anpassen können und eine dreimal höhere Geschwindigkeit als die des elektrischen Spannfutters haben. Die Spannkraft des selbstzentrierenden Spannfutters ist groß und konstant, wodurch die Schnittgenauigkeit des Rohrs effektiv aufrechterhalten werden kann. Darüber hinaus verfügt es über eine professionelle Rohrleitungsstützfunktion, die ein Durchhängen und Verformen der Rohre verhindert und präzise und langlebig ist.
Der Raycus-Lasergenerator verfügt nicht nur über eine höhere photoelektrische Umwandlungseffizienz, sondern bietet auch eine stabilere optische Qualität, um stabilere und feinere Schneideffekte zu gewährleisten.

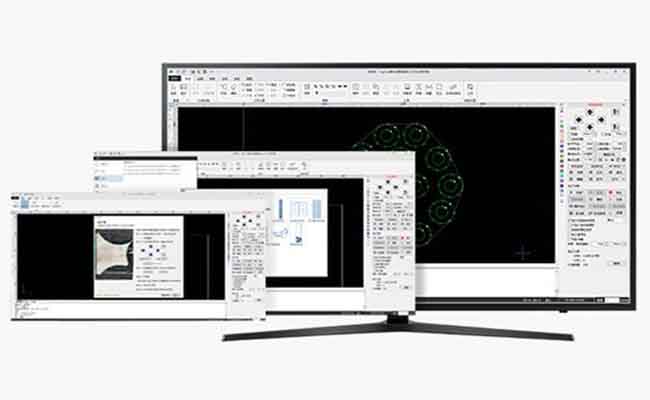

Durch den Einsatz des Laserschneidsystems Cypcut 3000S ist es einfach, wirtschaftlich, praktisch und bequem für die Mensch-Computer-Interaktion. Das Schneidsystem verfügt über umfangreiche integrierte Faserlaser-Schneidprozesse und -Parameter und unterstützt erweiterte Funktionen wie Werkstückkantenfindung, automatische Fokussierungssteuerung und Haltepunktpositionierung. Das Schneidsystem verfügt über eine hohe Integration und Intelligenz und integriert Dateilesen, Design, Ausgabe und Bearbeitungssteuerung.

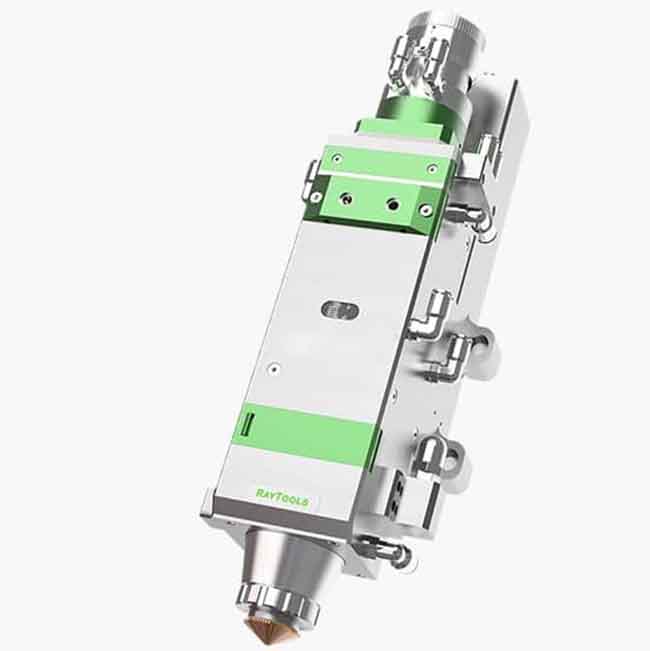

Keine manuelle Fokussierung erforderlich: Diese Software passt die Fokussierlinse automatisch an, um ein automatisches Perforieren und Schneiden von Platten mit unterschiedlichen Dicken zu ermöglichen. Das Autofokus-Objektiv ist zehnmal schneller als der manuelle Fokus.
Größerer Einstellbereich: Einstellbereich -10 mm ~ + 10 mm, Genauigkeit von 0,01 mm, geeignet für verschiedene Arten von 0–20 mm Blechen.
Langlebig: Sowohl der Kollimator als auch die Fokussierlinse sind mit wassergekühlten Blechen ausgestattet, die die Temperatur des Laserschneidkopfs senken und seine Lebensdauer verbessern können.
SCCT-Q Die Laserschneidmaschine ist eine automatische Rohrfaserlaserschneidmaschine mit Be- und Entladefunktion. Die automatische Be- und Entladevorrichtung führt das Rohmaterial und die fertigen Werkstücke automatisch zu und entlädt sie, was die Produktionseffizienz verbessern kann.
|
Modell |
SCCT-Q |
Arbeitsbereich |
200*6000mm |
|
Minimale gerade Breite |
0,1 mm |
|
|
|
Kontrollsystem |
Zypernschnitt Kontrollsystem |
Übertragung |
Y-Achsen-Getriebe und Kleingetriebe; Z-Achsen-Kugelumlaufspindel |
|
Maximale Schnittgeschwindigkeit |
35m/min |
Maximale Geschwindigkeit der X-Achse |
65m/min |
|
Maximale Geschwindigkeit der Y-Achse |
100m/min |
Maximale Geschwindigkeit der Z-Achse |
30m/min |
|
Kühlungsmethode |
Wasserkühlung, industrieller Wasserkühler |
Lasergenerator |
Reci / Raycus / IPG |
|
Elektronische Bauteile |
Schneider, Frankreich |
Motor |
YASKAWA |
Nach dem Einlegen des gesamten Rohrbündels in die Zuführvorrichtung erfolgt eine intelligente Materialtrennung, Zuführung und ein nahtloses Andocken an die Faserlaserschneidemaschine, sodass jeweils nur ein Rohr zum Förderarm transportiert wird.
Das fertige Produkt fällt automatisch in das Silo und zwei Stützlager unterstützen die Unterstützung des ultralangen Rohrs.
Können Sie uns bitte die Dicke und Länge Ihrer Platte mitteilen? Unser Vertrieb wird Ihnen ein Maschinenmodell empfehlen.
