Recursos de automação para corte de chapas metálicas

A automação do corte de chapas metálicas combina processos de corte tradicionais com controle automatizado, tecnologia CNC, sistemas de alimentação frontal/traseira e detecção inteligente, melhorando significativamente a eficiência e a qualidade do processamento de chapas metálicas.

O corte automatizado de metais integra os processos tradicionais de alimentação manual, alinhamento, corte e empilhamento, utilizando sistemas mecânicos/CNC, formando uma linha de produção contínua, de alta precisão e com baixa necessidade de mão de obra. Ele integra “equipamentos + sensores + controle + manuseio de materiais” em um sistema unificado, resultando em melhorias abrangentes em capacidade, qualidade, segurança e custo.

1. O que é a automação de corte de chapas metálicas?

A automação do corte de chapas metálicas refere-se à modernização do processo tradicional de corte manual de metais, transformando-o em um método de produção automatizado, inteligente e contínuo, por meio de tecnologias como sistemas CNC, dispositivos automáticos de alimentação/posicionamento, robôs e sistemas inteligentes de detecção e transporte. É amplamente utilizada no processamento de chapas metálicas, na fabricação de automóveis, máquinas de construção, eletrodomésticos, aeroespacial e em outros setores.

A tecnologia de automação de corte de chapas integra Máquinas de corte CNCSistemas de alimentação automática, sistemas de posicionamento e transporte, sistemas de classificação automática e software de controle em uma única unidade, alcançando uma produção totalmente automatizada, desde a alimentação de chapas metálicas, posicionamento e corte até a classificação do produto acabado.

Metal Placa Automação de corte Objetivos principais:

Reduzir a mão de obra
Melhorar a precisão do corte
Aumentar a eficiência da produção
Alcançar produção em lotes estável
Estabelecer um processo de produção digital

2. Principais componentes do corte automatizado de metais

Sistema CNC/PLC:

Permite definir dimensões, programar parâmetros de corte e operar automaticamente.

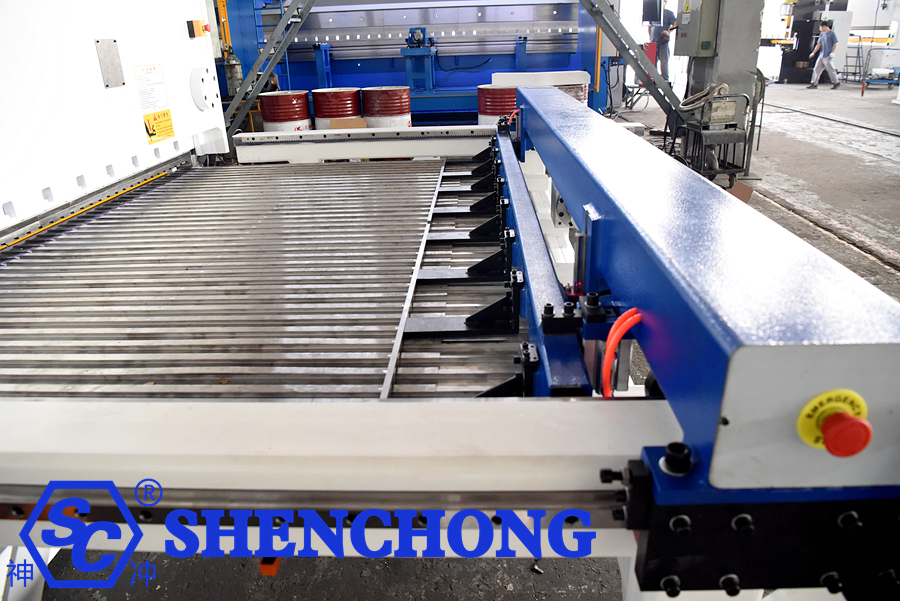

Sistema de alimentação automática:

Carrinho de alimentação frontal, carregamento por robô e sistema de armazenamento de materiais garantem o posicionamento rápido das chapas.

Posicionamento e inspeção automáticos:

O posicionamento a laser e a medição com régua de grade garantem a precisão do corte.

Descarregamento e empilhamento automáticos:

Os produtos acabados são recolhidos e empilhados automaticamente por esteiras transportadoras e braços robóticos.

Dispositivos de proteção de segurança:

A proteção fotoelétrica e a proteção contra sobrecarga previnem erros humanos.

Integração de Sistemas de Informação:

Conecta-se com sistemas MES/ERP para oferecer suporte à rastreabilidade de dados de produção e ao gerenciamento remoto.

3. Tecnologias-chave para a automação do corte de metais

1) Tecnologia de separação automática de folhas

Solução para o problema de adesão das folhas:

sensores de detecção de folha dupla
Separação pneumática de lâminas
Separação magnética

2) Tecnologia de alimentação frontal de alta precisão

Chave:

Servoacionamento
Controle em circuito fechado
Compensação em tempo real
Calibração automática

3) Tecnologia de Produção Flexível

Alcançar:

Alternância automática entre múltiplas especificações
Chamada automática de programa
Produção em pequenos lotes e com múltiplas variedades

4) Controle de Produção Não Tripulado

Funções:

Agendamento automático
Alarme automático
Estatísticas automáticas
Operação e manutenção remotas

4. Características do corte automatizado de chapas metálicas

A automação do corte de chapas metálicas integra alimentação manual, posicionamento, fixação, corte, descarregamento, descarte de resíduos e inspeção de qualidade em uma linha de produção contínua ou semicontínua, utilizando mecanismos de alimentação, transmissão (transportadores de rolos/correias), braços robóticos/pontes rolantes, sistemas PLC/CNC e sistemas de segurança. Dessa forma, obtém-se operações de corte de alta capacidade, com dimensões estáveis e menor custo de mão de obra.

- Controle automático

Utiliza um sistema CNC/PLC, permitindo configurações parametrizadas e operação com um único botão.

Permite o corte em lotes e contínuo, reduzindo a intervenção manual.

- Cisalhamento de Alta Precisão

Equipado com dispositivos de posicionamento automático e detecção por régua a laser/grade, garantindo alta precisão dimensional e repetibilidade.

Produz cortes limpos por cisalhamento, reduzindo a necessidade de processamento secundário.

- Integração multifuncional

Pode ser configurado com alimentação frontal, alimentação traseira, empilhamento automático e módulos de transporte.

Pode ser integrado com sistemas de corte a laser, dobra e armazenagem para formar uma linha de produção flexível.

- Alta Segurança

A proteção fotoelétrica, a proteção contra sobrecarga e uma estrutura de proteção totalmente fechada garantem a segurança operacional.

Impede o contato direto do trabalhador com a lâmina de corte, reduzindo o risco de lesões no local de trabalho.

- Economia de energia e proteção ambiental

Sistemas híbridos elétricos ou servoacionamentos resultam em baixo consumo de energia.

Os modos automáticos de parada/espera melhoram a eficiência energética.

- Forte capacidade de adaptação

Pode processar chapas de diferentes espessuras e materiais (aço carbono, aço inoxidável, alumínio, etc.).

Adequado para necessidades de produção de múltiplas variedades, em pequenos e grandes lotes.

- Inteligente e baseado em informações

Integra-se com sistemas MES/ERP para gerenciamento automatizado de ordens de serviço e rastreabilidade de dados de produção.

Oferece monitoramento remoto, diagnóstico de falhas e lembretes de manutenção.

As características da automação no corte de chapas metálicas podem ser resumidas como "automação, precisão, segurança, inteligência e economia de energia", não apenas melhorando a eficiência e a qualidade, mas também apoiando a manufatura inteligente nas fábricas.

5. Vantagens do corte automático de chapas metálicas

As máquinas de corte tradicionais dependem da alimentação manual, resultando em baixa eficiência e alta taxa de erros (o erro de alimentação manual é de aproximadamente ±1 mm). As máquinas de corte com alimentação automática utilizam servomotores para acionar os rolos de alimentação (precisão de até ±0,1 mm) e são equipadas com um sistema de controle PLC para alcançar a automação completa.

Por exemplo, após a introdução de uma máquina de corte e alimentação automatizada, uma fábrica de peças automotivas aumentou sua produção em um único turno de 200 peças para 320 peças, um aumento de 60% na eficiência.

- Alta eficiência de produção

A alimentação, o posicionamento e o descarregamento automatizados garantem uma operação contínua e estável, aumentando significativamente a velocidade de processamento.

- Alta precisão de corte

O sistema CNC controla as dimensões com precisão, minimizando erros de posicionamento e garantindo produtos acabados consistentes.

- Redução dos custos de mão de obra

A redução das etapas de operação manual diminui a dependência de trabalhadores qualificados e reduz a necessidade de mão de obra.

- Segurança reforçada

A operação automatizada evita o contato do trabalhador com a borda da lâmina; a inclusão de grades de proteção contra luz e sobrecarga aumenta ainda mais a segurança.

- Alto aproveitamento de materiais

O corte preciso e o layout otimizado reduzem o desperdício e as perdas por erro.

- Gestão Inteligente

Integra-se com sistemas MES/ERP para agendamento de ordens de serviço, rastreabilidade de dados e monitoramento remoto.

- Economia de energia e proteção ambiental

Utiliza servomotores ou tecnologia híbrida elétrica para economia de energia e redução do consumo, resultando em uma operação mais ecológica e sustentável.

As maiores vantagens da automação no corte de chapas metálicas são o aumento da eficiência, a redução de custos, o aprimoramento da qualidade e da segurança, além do suporte para que as fábricas se modernizem rumo à manufatura inteligente.

6. Falhas comuns e resolução de problemas

Alimentação/Comprimento Incorreto:

Verifique o codificador/grade, o deslizamento da correia, a precisão do posicionamento do batente traseiro e se a fixação está inadequada.

Desalinhamento/Empenamento do Material:

Reforçar o suporte, reduzir a velocidade de alimentação, melhorar a estratégia de fixação ou introduzir fixadores a vácuo/magnéticos.

Rebarbas na borda da lâmina / Corte irregular:

Verifique a folga da lâmina, o desgaste da ferramenta, a espessura excessiva do material ou a dureza anormal do material.

Alarmes falsos do sensor / Falha no acionamento:

Limpe a superfície do sensor, verifique a fiação e evite reflexos fortes ou interferência de poeira metálica (use sensores fotoelétricos blindados).

Anomalias hidráulicas/servo:

Verifique a temperatura do óleo hidráulico, o filtro, vazamentos, o ajuste dos parâmetros do servo (PID) e anormalidades no feedback do encoder.

Acionamentos frequentes do sistema de segurança:

Verifique o alinhamento da cortina de luz, assegure-se da instalação correta do sistema de intertravamento da porta e elimine fontes de acionamento falso.

7. Resumo

Quais são os principais módulos tecnológicos da tosquia automatizada?

Alimentação automática: pórtico/braço robótico/ventosa a vácuo, posicionamento e alimentação automáticos.
Corte CNC: Controle CNC do comprimento de corte, número de cortes e sequência de cortes.
Fixação subsequente: Fixação adaptativa, anti-deformação, rebarbas mínimas
Recebimento automático: esteira transportadora, sistema de inclinação ou sistema de triagem
Controle inteligente: formulação de parâmetros, monitoramento de status, alarme de falhas

Principais vantagens: por que as empresas devem escolher a automação de corte?

Salto em eficiência: Alimentação contínua + corte automático, atingindo 8 a 12 operações de corte por minuto (equipamentos tradicionais realizam apenas 3 a 5 operações).
Redução de custos: Reduz o número de operadores em 2 a 3, economizando mais de 1.400.000 em custos trabalhistas anuais (com base em um salário anual de 1.400.000).
Qualidade estável: Posicionamento a laser + tecnologia de amortecimento hidráulico, alcançando precisão de repetibilidade de corte de ±05 mm, reduzindo a taxa de refugo para menos de 0,5%.
Melhoria de segurança: Operação em ambiente fechado + sensor infravermelho, reduzindo acidentes de trabalho de acordo com a norma 90%.

Cenários de aplicação: quais setores se beneficiam mais?

Processamento de chapas metálicas: Corte em lote de chapas de aço inoxidável e alumínio (espessura de 0,5 a 6 mm).
Fabricação Automotiva: Corte de alta precisão de portas de automóveis e peças de chassis (correspondendo a 35% da demanda).
Indústria de eletrodomésticos: Prototipagem rápida de painéis de refrigeradores e carcaças de máquinas de lavar roupa.
Novas Energias: Processamento personalizado de suportes fotovoltaicos e invólucros de baterias.

O princípio fundamental da tecnologia de automação de corte de chapas metálicas é alcançar um modo de produção de corte de chapas metálicas de alta eficiência, alta precisão e baixa necessidade de mão de obra por meio de alimentação automatizada, alimentação servo, corte CNC e classificação automática.
