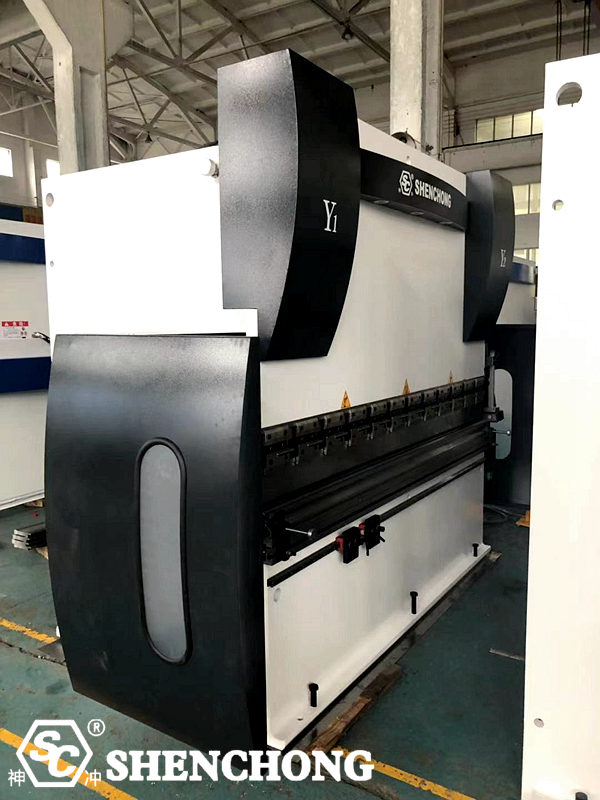

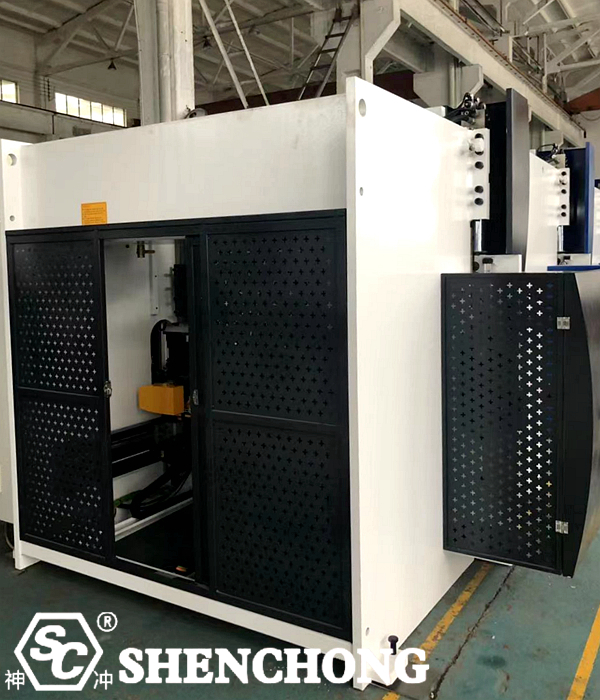

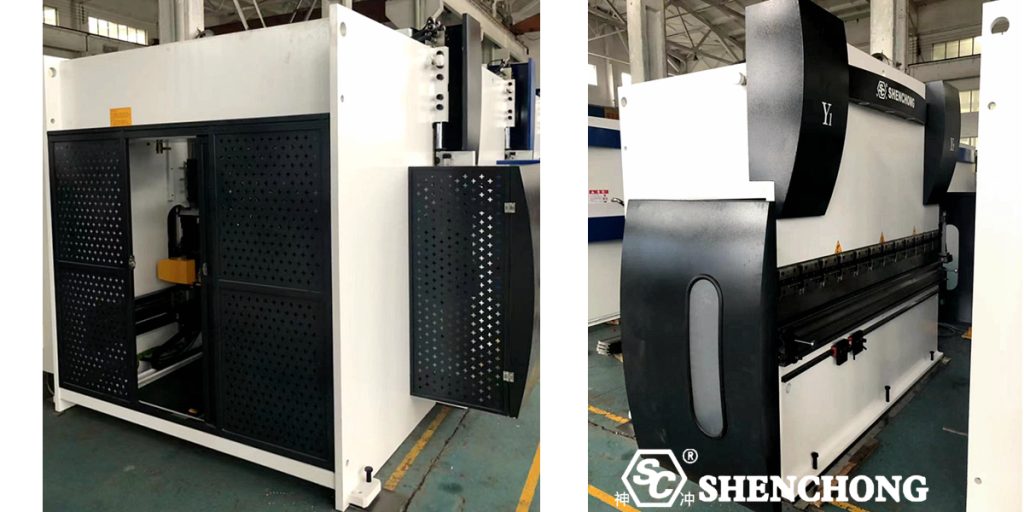

Prensa dobradeira CNC romena WEK-100T/2500 6+1 eixos

A Prensa Dobradeira CNC Romena WEK-100T/2500 6+1 Eixos é um equipamento de dobra hidráulica de alto desempenho projetado para processamento de chapas metálicas de alta precisão. Toda a máquina adota uma estrutura robusta, equipada com o sistema italiano ESA S640, controle de 6+1 eixos com sistema de proteção a laser MSD. Ao mesmo tempo em que garante eficiência e precisão no processamento, melhora significativamente a segurança operacional e a experiência de interação homem-máquina.

1. Parâmetros técnicos da máquina de dobradeira CNC da Romênia

A dobradeira CNC romena WEK-100T/2500 de 6+1 eixos é adequada para dobra de precisão de chapas de aço de espessura média. Ela pode processar chapas com comprimento máximo de 2500 mm e é comumente utilizada no processamento de chapas metálicas, gabinetes, móveis e outros setores.

Tabela de parâmetros técnicos da prensa dobradeira CNC da Romênia:

Unid	Parâmetros
Capacidade de flexão	100 toneladas (1000 kN)
Comprimento de curvatura	2500 milímetros
Espaçamento de colunas	2050 mm (opcional)
Profundidade da garganta	400 milímetros
Curso do controle deslizante	200 milímetros
Altura de abertura	480 milímetros
Altura da bancada	900 milímetros
Precisão de posicionamento de repetição	±0,01 mm
Precisão angular	±0,3°
Curso do calibre traseiro (eixo X)	500 milímetros
Curso ascendente e descendente do medidor traseiro (eixo R)	200 milímetros
Eixo Z1 / Z2	Controle elétrico/servo, suporta movimento automático para a esquerda e para a direita
Compensação de deflexão (eixo V)	Compensação automática mecânica/hidráulica padrão
Número de eixos	6+1 eixos (eixos Y1, Y2, X, R, Z1, Z2 + V)
Sistema de controle	ESA S640 (tela sensível ao toque colorida de 15″, programação gráfica 3D)
Sistema de segurança	Sistema de proteção manual a laser MSD (certificação CE padrão europeia)

2. Principais recursos de configuração

Sistema CNC inteligente ESA S640:

Adota tela sensível ao toque de alta definição de 15 polegadas com interface intuitiva e amigável.
Suporta programação gráfica 2D/3D e simulação de dobra, o que você vê é o que você obtém.
Banco de dados de processo de dobra integrado, suporta cálculo automático de sequência de dobra e posição do calibre traseiro.
Suporta transmissão remota de dados via USB, LAN e diagnóstico remoto.
Suporte multilíngue, adequado para o mercado global.

Sistema de controle de 6+1 eixos:

Eixo Y1/Y2: controle independente de cilindro duplo para obter dobra síncrona de alta precisão.
Eixo X: controle de posição frontal e traseira, precisão do medidor ±01mm.
Eixo R: ajuste de altura do batente traseiro para cima e para baixo para se adaptar a diferentes alturas de peças de trabalho.
Eixo Z1/Z2: função de movimento para a esquerda e para a direita, suporta posicionamento de flexão em vários estágios.
+1 eixo (eixo V): sistema de compensação de deflexão hidráulica ou elétrica para garantir a consistência da flexão.

Sistema de proteção de segurança a laser MSD:

O sensor laser de alta precisão monitora a área de movimento do controle deslizante em tempo real.
O equipamento para de descer automaticamente quando a mão do operador entra na área perigosa.
Ele atende à certificação CE da UE e é adequado para empresas e clientes de exportação com requisitos de segurança extremamente altos.
Comparado com cortinas de luz tradicionais, ele é mais inteligente e não afeta o campo de visão e a liberdade de operação do operador.

Sistemas hidráulicos e mecânicos estáveis:

O sistema hidráulico principal adota marcas internacionais de primeira linha.
A estrutura do quadro adota peças soldadas de alta resistência e é recozida para eliminar efetivamente o estresse da soldagem.
O design do controle deslizante de alta rigidez é combinado com um dispositivo de fixação rápida do molde para melhorar a eficiência da produção.

O design modular oferece suporte à expansão inteligente:

Sistema de detecção de ângulo opcional e carregamento e descarregamento de robôs.
Suporte à integração de múltiplas máquinas e monitoramento de rede para realizar o gerenciamento inteligente da oficina.
Ele pode ser conectado ao sistema MES/ERP para ajudar a atualizar a manufatura inteligente.

2. Cenários de aplicação

Oficina de processamento de chapas metálicas
Fabricação de armários elétricos e caixas de controle
Armário de aço inoxidável, equipamentos de cozinha
Elevadores, ventilação, indústria moveleira
Uso de correspondência de linha de produção automatizada

3. Por que escolher a máquina dobradeira CNC SC Machinery WEK?

Precisão: alta precisão de repetição de dobra, adequada para moldes complexos e processamento de peças de alta demanda
Fácil de usar: programação gráfica + sistema de segurança, todos podem usar
Expansível: compatível com módulos de automação, suporte para atualização de fábrica para oficina inteligente
Garantia de segurança: proteção laser MSD padrão, certificação CE, exportação sem preocupações
Suporte pós-venda: fornecer diagnóstico remoto, instalação e depuração no local, serviços de treinamento técnico

Esta prensa dobradeira CNC romena WEK é um equipamento hidráulico de dobra de chapas metálicas de alta precisão e alta confiabilidade, amplamente utilizado no processamento de chapas metálicas, fabricação de gabinetes de chassis, equipamentos de cozinha, alojamentos elétricos e de energia, equipamentos de ar condicionado e ventilação, produtos de aço inoxidável e outras indústrias.

Este modelo de equipamento possui uma pressão de dobra de 100 toneladas e um comprimento efetivo de processamento de 2500 mm. Combinado com o sistema de batente traseiro CNC de 6+1 eixos e o avançado sistema de controle ESA S640, ele permite realizar tarefas de processamento de dobra de alta eficiência, alta precisão e alta inteligência.

Além disso, a máquina é equipada de série com o sistema de proteção para mãos a laser MSD, padrão de segurança europeu, que leva em consideração tanto a eficiência quanto a segurança do operador, sendo uma escolha ideal para usuários de processamento de chapas metálicas de médio a alto padrão.
