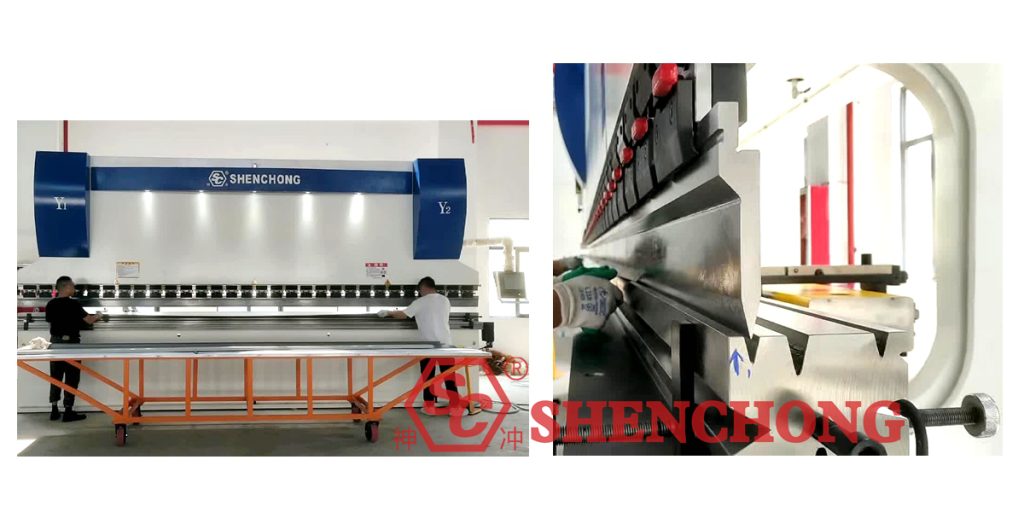

Prensa dobradeira CNC SC WSK 220T 6100mm EL15T à venda

A prensa dobradeira CNC SC WSK 220T 6100mm EL15T à venda foi projetada para processar chapas longas e espessas.

ResistenteHalta precisão Ae EUinteligente

Com uma capacidade de processamento ultralonga de 6 metros e controle de precisão síncrono eletro-hidráulico, equipado com o sistema inteligente EL15T, realiza programação gráfica e dobra automática.

Menos Manual euabortoHmais alto Cresistência Ae euflor Eenergia Cconsumo

É um equipamento fundamental para a fabricação de componentes estruturais e para fábricas de chapas metálicas de alta tecnologia.

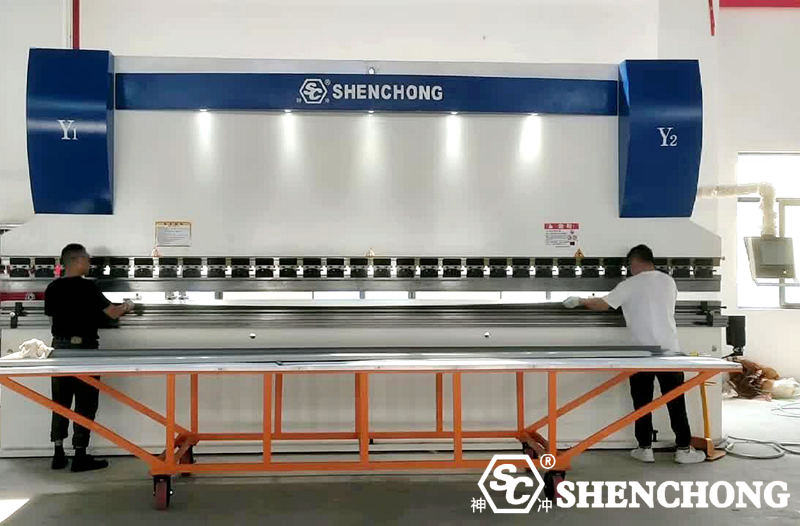

1. Visão geral do equipamento de prensa dobradeira CNC SC WSK 220T 6100mm

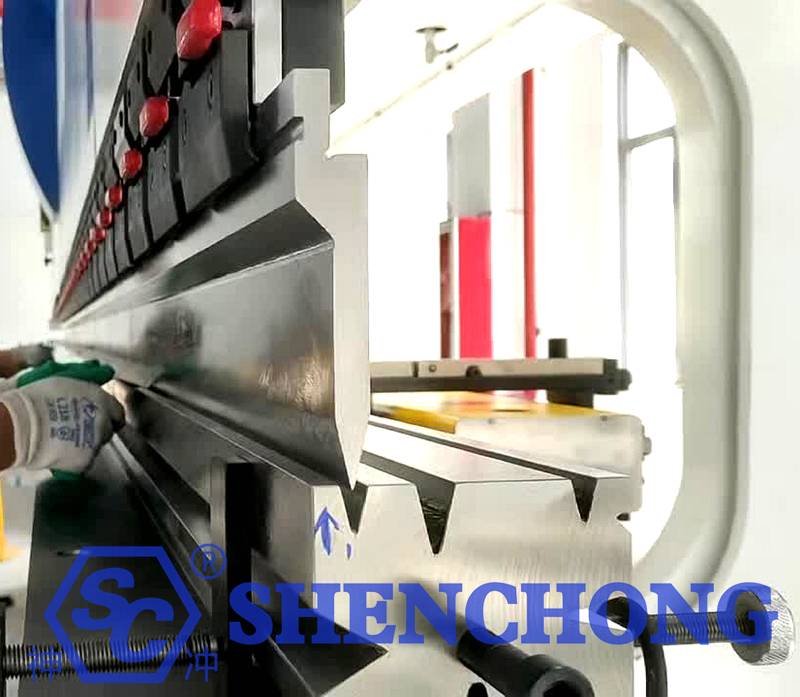

A prensa dobradeira CNC SHENCHONG WSK 220 toneladas 6100 mm EL15T pertence à categoria:

Equipamento de dobra CNC eletro-hidráulico síncrono de alta precisão com curso ultralongo, capacidade de tonelagem média a grande.

Prensa dobradeira CNC 220T 6100mm utilizada principalmente para:

Dobra de chapas metálicas longas (alcance de 6 metros)
Processamento de componentes estruturais de chapas de espessura média
Cenários de produção em massa de alta precisão

Indústrias adequadas:

Estrutura de aço / Fachada cortina de edifício
Painel elétrico / Conjunto completo de equipamentos
Fabricação de máquinas de construção/veículos
Energia eólica / Apoio fotovoltaico
Engenharia de decoração em aço inoxidável

2. Parâmetros técnicos principais (configuração de referência)

Item	Parâmetros
Pressão nominal	220 toneladas (2200 kN)
Comprimento de curvatura	6100 mm
Espaçamento de colunas	≈ 5000 mm
Profundidade da garganta	400 mm (personalizável)
Curso do controle deslizante	250 mm (tamanho extra grande opcional)
Altura de abertura	450–600 mm
Número de eixos de controle	4+1 eixos (Y1/Y2/X/R + V)
Sistema de controle	EL15T CNC
Batente traseiro	Servoacionamento + fuso de esferas
Precisão de posicionamento	±0,01 mm
Repetibilidade	±0,005 mm

Com um comprimento que chega a 6 metros, esta é uma configuração típica para uma máquina de dobrar de grande porte e alta resistência. Os parâmetros variam de acordo com as necessidades do cliente.

3. Projeto Estrutural Essencial

1) Estrutura de pórtico de alta rigidez

Soldagem integral de chapa de aço (Q345)
Têmpera em alta temperatura + alívio de tensão
Otimização por análise de elementos finitos

Características:

Alta resistência à deformação
Operação estável sob alta carga a longo prazo
Adequado para dobrar chapas grossas e compridas.

2) Sistema de Sincronização Eletro-hidráulica (Principal Fonte de Precisão)

Controle independente de cilindro hidráulico duplo Y1/Y2
Feedback de circuito fechado (régua de grade)
Precisão de sincronização: ±01 mm

Vantagens:

Erro de sincronização esquerda-direita extremamente pequeno
Alta consistência do ângulo de curvatura
Adequado para peças de alta precisão.

3) Sistema de Compensação de Deflexão do Eixo V (Tecnologia Chave)

Compensação automática da deformação da mesa de trabalho
Suporta compensação mecânica ou hidráulica.

Problemas resolvidos:

Ângulos inconsistentes no meio de placas longas
Diminuição da precisão de dobra para tamanhos grandes.

4) Sistema de batente traseiro (eixos X + R)

Acionamento do servomotor
Fuso de esferas + guia linear
Posicionamento de articulação multieixos

Alcançou:

Posicionamento rápido
Alternância automática entre múltiplos processos
Alta repetibilidade

4. Sistema CNC EL15T

Posicionamento do sistema

EL15T = Sistema de controle de curvatura de alto desempenho e custo-benefício para aplicações de médio a alto padrão

Funções principais:

tela sensível ao toque industrial de 15 polegadas
Programação gráfica 2D
Geração automática de sequência de dobra
Suporta importação de DXF
Banco de dados de moldes/materiais
Interface multilíngue
Manutenção e atualizações remotas
Suporta controle totalmente automático de 4+1 eixos.

Vantagens práticas:

Fácil para iniciantes aprenderem
A eficiência da programação aumentou em 50%+
Reduz a dependência da experiência manual.
Suporta otimização inteligente de processos

5. Sistema de acionamento (núcleo de economia de energia)

Sistema de controle de bomba servo única (configuração convencional de alto desempenho):

Economia de energia 30%–60%
Operação silenciosa
Temperatura estável do óleo
Resposta mais rápida

6. Tipos de processamento adequados

Dobradeira CNC WSK 220T 6100mm Especialmente Adequada para:

Pratos compridos

Painéis de porta de 6 metros
Painéis de fachada cortina
Caixas de Equipamentos

Pratos médios e grossos

Aço carbono de 3 a 12 mm
Aço inoxidável
Placas de alumínio

Componentes Estruturais em Lote

Painéis Elétricos
Chassis
Componentes de Engenharia

7. Configurações de atualização opcionais

Atualizável para:

6+1 / 8+1 Eixos
Sistema de manuseio de materiais com acompanhamento de movimento
Carregamento e descarregamento automáticos (Unidade Robótica)

Pode ser transformado em:

Unidade de dobra automatizada (linha de produção não tripulada)

8. Comparação com máquinas de dobrar comuns

Tabela comparativa:

Item	Oordinário Bterminandog Mdor	Prensa dobradeira WSK
Método de controle	Semiautomático	Totalmente usinado em CNC
Precisão	Médio	Alta precisão
Consumo de energia	Alto	Baixa tensão
Pontos fortes	Fraco	Extremamente forte
Automação	Baixo	Conectável a robôs
