Un centre de pliage automatique est une machine CNC haut de gamme utilisée pour le formage des bords de tôles. Il utilise principalement un système d'entraînement servo pour contrôler les rouleaux de bordage, le dispositif de pression et le mécanisme d'alimentation afin d'effectuer automatiquement les opérations de bordage, de pliage et de formage des nervures de renfort sur les bords de la tôle.
Avec l'évolution de l'industrie de la tôlerie vers l'intelligence, l'automatisation et la haute précision, les équipements de bordage manuels traditionnels ou hydrauliques classiques ne répondent plus aux exigences d'efficacité, de précision et de régularité de la production moderne. Les centres de pliage servo-automatiques, grâce à leur système de servocommande de haute précision, leur système d'alimentation automatisé et leur technologie CNC intelligente, sont largement utilisés dans les secteurs de l'automobile, des articles de cuisine, des ascenseurs, des conduits de ventilation, de l'électroménager, des armoires électriques, des équipements pour les énergies nouvelles, de l'aérospatiale et des engins de chantier.
Surtout dans la production de masse, pleinement cintreuses de panneaux servo automatiques Elle peut améliorer considérablement l'efficacité de la production, réduire les coûts de main-d'œuvre et améliorer la constance des produits, devenant ainsi un équipement essentiel dans les ateliers modernes de transformation de la tôle.
1. Introduction au processus de cintrage des panneaux
Les centres de pliage automatiques sont des équipements automatisés essentiels dans la fabrication moderne de tôles, l'industrie automobile, les ustensiles de cuisine et l'électroménager, les conduits de ventilation, les boîtiers et l'usinage de pièces métalliques de précision. Leur fonction principale consiste à border, presser, façonner ou renforcer les bords des tôles embouties, découpées, étirées ou formées, ce qui permet d'obtenir une résistance structurelle accrue, une meilleure qualité d'aspect, une précision d'assemblage plus stable et un traitement des bords plus sûr.
Comparées aux machines de bordage manuelles, semi-automatiques et hydrauliques traditionnelles, les machines de bordage servo-automatiques offrent des améliorations significatives en termes de précision de contrôle, de stabilité de mouvement, d'efficacité du temps de cycle, de flexibilité de production, de constance du produit et d'intelligence. Il ne s'agit pas simplement d'une machine qui « replie les bords », mais d'un système de formage de précision complet intégrant un servomoteur, un système CNC, l'alimentation, le positionnement et le bridage automatiques, le formage du bordage, la mémorisation des paramètres, la détection en ligne et la protection de sécurité.
Dans le contexte actuel de production de masse à grande vitesse et standardisée, de plus en plus répandu, les machines à border servo-automatiques sont passées progressivement du statut d'« équipements auxiliaires destinés à améliorer l'efficacité » à celui d'« équipements clés déterminant la qualité des produits et l'efficacité des lignes de production ». En particulier dans des secteurs tels que la carrosserie automobile, les panneaux d'électroménager, les boîtiers métalliques, les boîtiers d'équipements médicaux, les ustensiles de cuisine, les panneaux de portes en tôle et les boîtiers de luminaires, la qualité du bordage influe directement sur les étapes ultérieures d'assemblage, de soudage, de finition des bords, de rivetage, d'étanchéité et sur l'aspect général ; l'importance de ces équipements ne cesse donc de croître.
1) Qu'est-ce que le bordage ?
Le bordage est une technique de traitement qui consiste à plier le bord d'une tôle vers le haut ou vers le bas selon un certain angle pour former une bride.
Formes courantes de bordage :
– Bordage à 90° (Procédé le plus courant)
Applications : Armoires électriques, boîtes de distribution, armoires de commande, boîtiers en tôle
– Bordure arrondie (Forme des bords arrondis)
Applications : Panneaux de carrosserie automobile, panneaux d'ustensiles de cuisine, équipements médicaux
– Bord roulé (Bords roulés en forme arrondie)
Applications : Panneaux de porte, boîtiers d'appareils électroménagers, produits en acier inoxydable
– Bride renforcée (Améliore la rigidité structurelle)
Applications : conduits d'air, enceintes, armoires de stockage d'énergie
2) Qu'est-ce qu'un centre de pliage de panneaux entièrement automatique servo ?
Une cintreuse de panneaux servo entièrement automatique, comme son nom l'indique, est une machine de formage de bords de tôles métalliques qui utilise un servomoteur comme source d'entraînement principale et réalise le positionnement, le serrage, le bordage et la réinitialisation automatiques grâce à la programmation CNC.
Il est généralement utilisé pour plier progressivement les bords de la tôle à partir d'un état plat jusqu'à un angle, une courbure ou une forme angulaire spécifiés afin de répondre aux besoins de renforcement structurel, d'ajustement d'assemblage, de revêtement de bord, de prétraitement de soudage ou de mise en forme de l'apparence.
L'option « entièrement automatique » met l'accent sur la réduction au minimum de l'intervention manuelle tout au long du processus : alimentation, positionnement, serrage, formage, déchargement et réinitialisation. L'option « servo » privilégie une grande précision de contrôle des mouvements, une vitesse de réponse rapide, une excellente maîtrise de la position et une répétabilité élevée. Le « bordage », procédé essentiel, consiste en la déformation plastique du bord de la pièce.
En résumé, l'intérêt de ce type d'équipement réside dans l'obtention de produits à brides plus homogènes avec moins de personnel, moins de temps et une méthode plus stable.
D’un point de vue technologique, le bordage n’est pas simplement un processus de « pliage ».
Cela peut inclure les méthodes de traitement suivantes :
- Bordage droit : Convient aux bords droits tels que les armoires, les panneaux de porte et les cadres.
- Bordure incurvée : Convient aux pièces courbes, aux pièces de forme irrégulière et aux couvercles de lampes.
- Bordage partiel : utilisé pour renforcer ou envelopper les bords uniquement dans certaines zones.
- Roulage/arrondi : Utilisé pour éliminer les arêtes vives, améliorant ainsi la sécurité et l’esthétique.
- Repassage et mise en forme des bords : Utilisés pour corriger les déviations de bords formées lors des processus précédents.
- Bordage composé : Permet de réaliser le formage de plusieurs angles ou sections en une seule opération.

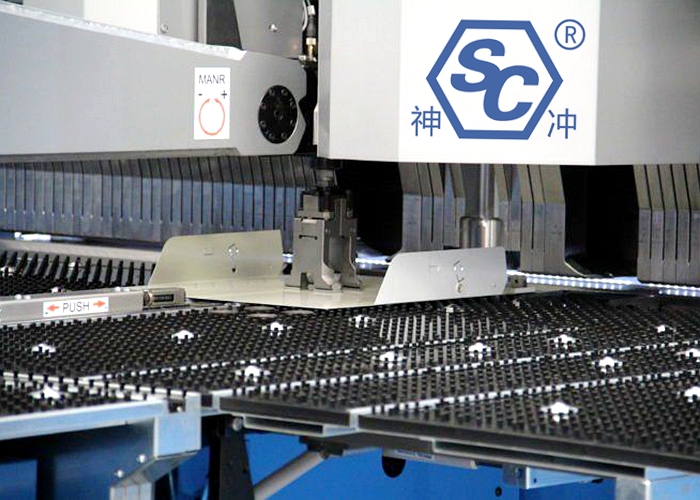

2. Principe de fonctionnement de base d'un centre de pliage de panneaux servo-automatique
Le principe de fonctionnement de base d'une machine de pliage servo entièrement automatique est le « contrôle précis de la force et du déplacement au bord de la tôle, permettant au matériau de prendre progressivement forme dans une zone de déformation plastique contrôlable ».
De manière générale, le fonctionnement de l'équipement est le suivant :
1) Chargement de la pièce
Les tôles ou les pièces préformées sont introduites dans le poste de bordage manuellement, par un bras robotisé, un robot, une ligne de convoyage ou chargement automatique mécanisme. Les équipements haut de gamme peuvent généralement être reliés à des lignes d'emboutissage, des lignes de découpe laser, des lignes d'alimentation servo et des systèmes de chargement/déchargement par bras robotisés en amont pour parvenir à une production continue sans intervention humaine.
2) Positionnement précis
La pièce est positionnée avec précision grâce à des blocs de positionnement, des mécanismes de serrage, la reconnaissance visuelle, la détection par capteurs ou des broches de positionnement mécaniques. La précision du positionnement influe directement sur la régularité du bordage ; c’est pourquoi les équipements modernes sont souvent très sophistiqués dans leur système de positionnement, exigeant à la fois fiabilité et facilité de changement rapide d’outillage.
3) Serrage automatique
Une fois la pièce en place, le dispositif de serrage fixe la tôle, empêchant tout glissement, décalage et déformation pendant l'usinage. Les méthodes de serrage peuvent être pneumatiques, servo-commandées, électriques, hydrauliques ou une combinaison de ces systèmes. Les modèles servo-commandés entièrement automatiques privilégient généralement la force de serrage contrôlable, les mouvements synchronisés et la protection de la surface de la pièce contre les dommages.
4) Formage servo-commandé
Un servomoteur actionne la tête de bordage, les rouleaux de pression, la matrice de formage ou le bras oscillant pour réaliser le bordage selon une trajectoire et une vitesse prédéfinies. Comparés aux presses hydrauliques traditionnelles, les systèmes servo permettent un contrôle plus précis de la courbe de vitesse, de la position de déplacement, des variations de pression et du mouvement de retour, ce qui fluidifie le processus de formage et réduit les risques de fissures, de plis, de déchirures et de retour élastique.
5) Contrôle de formage multi-segments
Pour les tôles épaisses, les matériaux durs ou les pièces de haute précision, l'équipement ne réalise pas le bordage en une seule étape, mais utilise un formage progressif multi-segments. Ceci réduit considérablement la concentration des contraintes locales, améliore la qualité des bords et est plus adapté au traitement de formes complexes.
6) Inspection et indemnisation en ligne
Les machines haut de gamme de centres de formage de panneaux servo entièrement automatiques sont équipées de capteurs de déplacement, de systèmes de surveillance de la pression, de retour d'information d'encodeur ou de systèmes d'inspection visuelle, qui peuvent surveiller l'état de formage pendant le traitement et compenser automatiquement en fonction du programme afin de minimiser les variations de lot.
7) Déchargement et réinitialisation automatiques
Une fois le bordage terminé, l'équipement libère automatiquement la bride et décharge la pièce, la préparant ainsi pour la suivante. La durée totale du cycle est ajustable en fonction des dimensions de la pièce et des exigences du processus.
3. Structure de la cintreuse de panneaux
1) Système de cadre
Adopte :
Structure soudée intégrale, cadre de portique
Caractéristiques:
Rigidité élevée, résistance à la déformation, longue durée de vie
Processus :
Traitement de recuit, vieillissement par vibration, réduction du stress.
2) Système d'entraînement servo
Composants principaux :
Comprend :
- servomoteur principal
- servomoteur d'alimentation
- servomoteur de positionnement
Caractéristiques:
- vitesse de réponse rapide
- Haute précision
- Économies d'énergie
Précision de positionnement : ±0,05 mm
Répétabilité : ±0,02 mm
3) Mécanisme de formage des brides
Il s'agit de la pièce directement impliquée dans le formage, notamment les roues de bordage, la matrice de formage, le bras oscillant, la tête de pression, l'ensemble de rouleaux ou le mécanisme combiné.
Le mécanisme de bordage doit être optimisé en fonction de l'épaisseur de la plaque, du matériau, de l'angle de bordage et de la forme de la pièce.

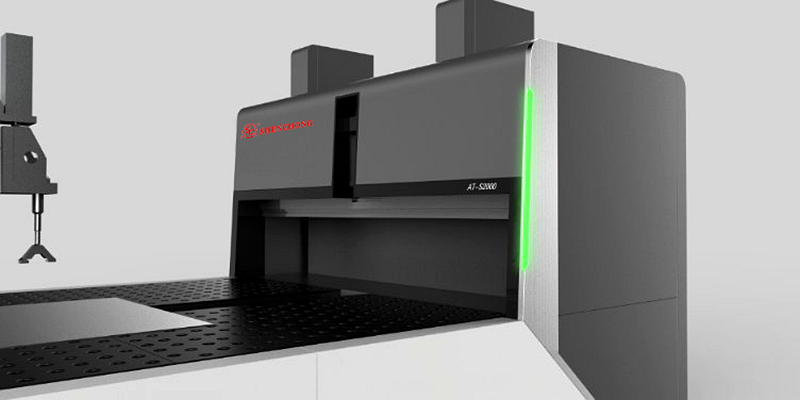

4) Dispositif de serrage
Le système de serrage détermine la stabilité de la pièce pendant l'usinage. Il comprend généralement des pinces, des plateaux de pression, des vérins, des mécanismes de serrage servo-assistés et des revêtements anti-rayures. Différents produits peuvent utiliser différentes méthodes de serrage afin d'optimiser l'efficacité et la protection de la surface.

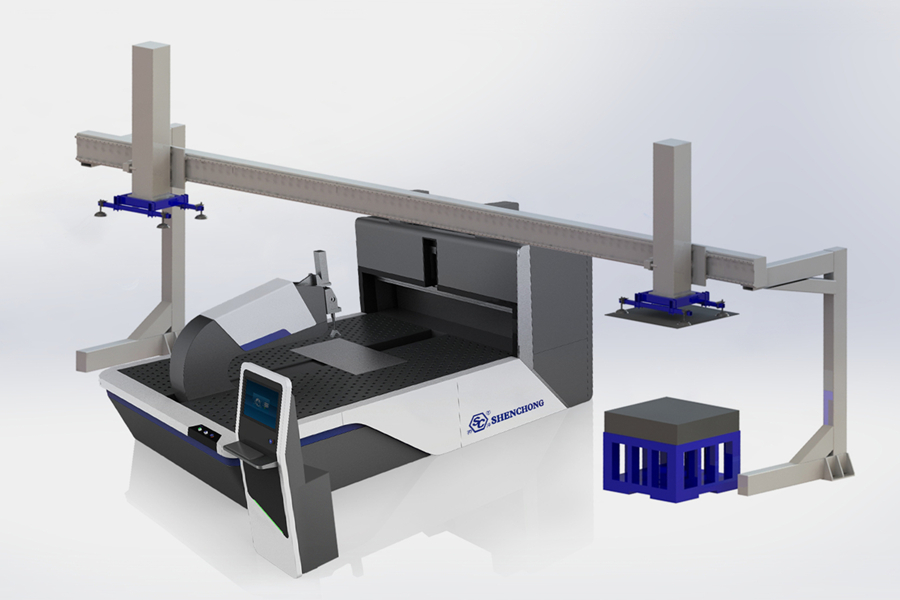

5) Système d'alimentation automatique
Permet : Alimentation automatique, positionnement automatique, convoyage automatique et efficacité accrue.
6) Système de commande CNC
Fonctions principales : Programmation graphique, compensation automatique, stockage des données, récupération des paramètres
Prise en charge : importation CAO, communication réseau, intégration MES
7) Système de protection de sécurité
Comprend des barrières immatérielles, des boutons d'arrêt d'urgence, des portes à verrouillage, des interrupteurs de fin de course, une protection contre la pression, une protection contre les surcharges et des alarmes de défaut.
Étant donné que la machine à border elle-même implique des opérations de serrage et de formage, la protection de la sécurité est un aspect crucial.
8) Système de lubrification et d'entretien
Une bonne lubrification réduit la friction, prolonge la durée de vie et assure un fonctionnement fluide. Un système de lubrification automatique diminue la fréquence de la maintenance manuelle et améliore la stabilité à long terme de l'équipement.
4. Principaux avantages technologiques des machines de cintrage de panneaux servo entièrement automatiques
1) Usinage de haute précision
Pour les industries exigeantes en matière de dimensions et d'aspect des bords, telles que l'automobile, le médical, l'électroménager et les boîtiers haut de gamme, les machines à border servo-commandées peuvent mieux répondre aux exigences de précision.
- Erreur de bordage traditionnelle : ±1 mm ou plus
- Machine à border servo-commandée : ±0,5 mm
- Une amélioration de plus de 10 fois.
Un contrôle précis lors du processus de bordage réduit les rayures, les indentations et les déformations, ce qui est particulièrement précieux pour les matériaux exigeant une grande qualité de surface tels que l'acier inoxydable, les plaques peintes, les plaques revêtues et les plaques en alliage d'aluminium.
2) Production à haut rendement
- Bordage manuel : 20 à 50 pièces par heure
- Bordage entièrement automatique : 200 à 600 pièces par heure
Une augmentation de l'efficacité de 3 à 10 fois
Grâce à des actions automatiques très efficaces et à des capacités de connexion en ligne, le temps de traitement par pièce est considérablement réduit, ce qui le rend particulièrement adapté aux commandes en gros volumes.
3) Cohérence extrêmement élevée
Le principal problème des produits à brides est l'hétérogénéité des lots : « un lot est bon, le suivant présente d'importantes variations ». Les machines à brider servo-commandées, grâce à un contrôle précis de chaque paramètre de mouvement, garantissent une plus grande stabilité de l'angle de bride, de la hauteur du bord, du rayon du bord et de la longueur de formage, améliorant ainsi la régularité de l'ensemble du lot de produits.
- Le traitement manuel est sujet aux problèmes suivants : hauteur irrégulière ; erreurs d’angle.
- Équipement automatisé : Permet une production par lots constante.
Les problèmes courants liés au bordage traditionnel incluent les fissures, les plis, les bosses, les angles irréguliers, le retour élastique excessif et les bords ondulés. Les équipements servo, grâce au formage segmenté et à l'optimisation de la vitesse, réduisent efficacement ces problèmes et diminuent le taux de rebut.
4) Économies de main-d'œuvre
Une machine hautement automatisée peut remplacer le travail manuel sur plusieurs postes, réduisant ainsi considérablement les coûts de main-d'œuvre à long terme et diminuant la dépendance à l'égard des travailleurs qualifiés.
- Traditionnel : 3 à 5 personnes pour le faire fonctionner.
- Bordage automatisé : une seule personne pour gérer plusieurs machines.
Coûts de main-d'œuvre réduits de plus de 60%.
5) Économies d'énergie et protection de l'environnement
Comparé aux équipements hydrauliques : Permet d'économiser 30%-60% sur l'électricité.
Aucune perte par débordement hydraulique continu.
5. Analyse des caractéristiques de l'équipement
1) Formage de haute précision
La commande par servomoteur permet un contrôle précis du déplacement, de l'angle et de la vitesse, ce qui garantit des dimensions de bordage plus stables et une meilleure répétabilité. Ceci est particulièrement important pour les produits exigeant un assemblage précis, des bords réguliers et un aspect standardisé.
2) Haut degré d'automatisation
Du chargement au déchargement, l'ensemble du processus est hautement automatisé. L'intervention humaine se limite à la surveillance, aux changements de format et à l'inspection, ce qui réduit considérablement la dépendance opérationnelle.
3) Temps de cycle rapide
La rapidité de réponse du système servo, associée à l'alimentation automatique et au serrage rapide, augmente considérablement la vitesse de traitement des pièces individuelles, ce qui le rend adapté à la production en continu et par lots.
4) Adaptable à de multiples matériaux
Elle peut traiter divers matériaux, notamment l'acier au carbone, l'acier inoxydable, l'aluminium, l'acier galvanisé, le cuivre et les alliages. Grâce au réglage des paramètres, elle peut également répondre aux besoins de formage de matériaux d'épaisseurs et de résistances différentes.
5) Qualité de bordage stable
Le contrôle automatisé réduit les erreurs humaines, ce qui se traduit par une plus grande homogénéité entre les lots de produits et des taux de retouche et de rebut plus faibles.
6) Réduction de l'intensité du travail
Le bordage manuel traditionnel exige souvent une force physique importante et des techniques spécialisées, tandis que les équipements servo automatisés libèrent les travailleurs des tâches répétitives et pénibles.
7) Convient à une production flexible
Les modèles de produits peuvent être modifiés via des appels de programme, s'adaptant ainsi aux méthodes de production impliquant de multiples variétés, de petits lots et des changements fréquents de modèles.
8) Intégration facilitée aux lignes de production
Il peut se connecter aux lignes d'emboutissage, aux lignes de découpe laser, aux postes de travail robotisés, aux lignes de soudage, aux lignes d'assemblage et aux systèmes MES, formant ainsi une boucle de fabrication intelligente complète.
6. Analyse des principaux domaines d'application
Matériaux de traitement applicables
- Plaque en aluminium : 0,5-3,5 mm
- Plaque d'acier au carbone : 0,5-2 mm
- Plaque en acier inoxydable : 0,5-1,5 mm
1) Industrie de la fabrication automobile
Composants de l'application :
- Portières de voiture
- Capot moteur
- Couvercle de goulotte
- Boîtier de batterie
Avantages : Qualité d'aspect améliorée.
2) Industrie des nouvelles énergies
Applications :
- Armoires de stockage d'énergie
- Plateaux de batterie
- Boîtiers de batterie
Caractéristiques : Assure une étanchéité optimale.
3) Industrie de la fabrication d'ascenseurs
Traitement:
- Panneaux de porte
- Panneaux décoratifs
Exigences : Planéité élevée.
4) Industrie des armoires électriques
Produits :
- Armoires de distribution
- armoires de commande
- Armoires électriques
Exigences : Bords à brides pour améliorer la résistance globale.
5) Industrie des appareils électroménagers
Applications :
- Réfrigérateurs
- machines à laver
- Boîtiers de climatiseurs
Exigences : Améliorer la qualité du produit.
6) Industrie des équipements de cuisine
Produits :
- établis en acier inoxydable
- Éviers
- Fours
Exigences : Obtenir un design sans arêtes vives.
7) Industrie des équipements de ventilation
Applications :
- conduits d'air
- Brides
- boîtiers de ventilateur
Exigences : Améliorer la résistance structurelle.
8) Domaine aérospatial
Utilisé pour:
- composants structurels légers
- assemblages en alliage d'aluminium
Exigences : Précision extrêmement élevée.
7. Comparaison avec les équipements de cintrage de panneaux traditionnels
Tableau comparatif :
Projet | machine à cintrer traditionnelle | Centre de pliage de panneaux automatique servo |
Efficacité | Faible | Haut |
Automatisation | Faible | Haut |
Consommation d'énergie | Haut | Faible |
Dépendance au travail | Haut | Faible |
Cohérence du produit | En général | Excellent |
Coûts d'entretien | Haut | Faible |
8. Quels sont les principaux critères à prendre en compte lors du choix d'une cintreuse de panneaux ?
1) Matériaux de traitement et gamme d'épaisseurs
Vérifiez d'abord si l'équipement convient aux matériaux que vous utilisez habituellement, à leur épaisseur maximale et minimale, ainsi qu'à leur classe de résistance. Les exigences en matière de force de formage et de méthodes de contrôle varient selon les matériaux.
2) Plage de dimensions des pièces
Vérifiez si l'équipement peut couvrir la longueur maximale, la largeur maximale, la distance minimale au bord et les contours irréguliers particuliers du produit.
3) Exigences de précision du pliage des panneaux
Si le produit présente des exigences élevées en matière d'angle de bord, de planéité, de transition d'angle arrondi et de qualité de surface, il convient de prêter attention à la précision de positionnement, à la répétabilité et aux performances du système de contrôle de l'équipement.
4) Interface d'automatisation
Prend-il en charge le chargement et le déchargement de robots, l'amarrage aux lignes de convoyage, la communication avec le système MES, la reconnaissance de codes-barres, le changement de format automatique, etc. ?
5) Efficacité du changement de forme
Dans les scénarios de production multivariétés, la facilité de changement de moule, la simplicité d'appel de programme et la rapidité de réglage des dispositifs de fixation affectent directement l'efficacité de la ligne de production.
6) Moules et consommables
Le matériau du moule, sa résistance à l'usure, sa polyvalence, ses possibilités de personnalisation et les coûts qui en découlent sont autant d'éléments importants. Un moule bien conçu est essentiel pour une utilisation stable et durable.
7) Rigidité et stabilité de l'équipement
Une rigidité insuffisante du bâti entraîne une diminution de la précision du bordage, une augmentation des vibrations de l'équipement et une réduction de la durée de vie du moule. La stabilité de l'équipement a un impact direct sur la qualité à long terme.
8) Facilité d'utilisation du système de contrôle
Une interface utilisateur claire, des paramètres de réglage pratiques, des informations d'alarme intuitives et un stockage flexible des programmes influencent directement l'expérience utilisateur.
9) Service après-vente et assistance technique
L'équipement de bordage ne représente pas un simple achat, mais une nécessité opérationnelle à long terme. L'installation et la mise en service, la formation, la fourniture de pièces détachées, le support des processus et les capacités de diagnostic à distance sont autant d'éléments essentiels.
9. Guide d'utilisation et de fonctionnement
1) Inspection avant démarrage
Vérifier:
Alimentation électrique, alimentation en air, système de lubrification, système servo – sont-ils normaux ?
2) Paramétrage
Saisir:
épaisseur du panneau, type de matériau, hauteur de la bride, angle de la bride
3) Essai
Commencez par traiter un échantillon.
Confirmer:
Dimensions, aspect, précision – conformes aux exigences.
4) Production par lots
Démarrer le mode automatique.
Moniteur:
État de l'alimentation, qualité des brides, état de l'équipement
5) Opération d'arrêt
Arrêt en séquence :
Système CNC, système servo, alimentation principale
10. Guide d'entretien
1) Entretien quotidien
Inspecter:
- rails de guidage
- vis-mère
- Roue à bordage
Copeaux de métal propres.
2) Entretien hebdomadaire
Inspecter:
- Servomoteur
- Boîte de vitesse
- Capteurs
État de fonctionnement.
3) Entretien mensuel
Inspecter:
- câblage électrique
- Connecteurs
- Système hydraulique
Vérifier la présence d'anomalies.
4) Entretien semestriel
Effectuer:
- étalonnage de précision
- Mise à jour logicielle
- Tests système
11. Tendances de développement futures
Le futur centre de cintrage automatique de vitres servo-commandé évoluera dans les directions suivantes :
1) Automatisation accrue
Associés à des robots et des véhicules logistiques AGV pour former des lignes de production automatisées.
2) Intelligence supérieure
L'IA identifie automatiquement les pièces à usiner et génère automatiquement les programmes de bordage.
3) Précision accrue
La précision de traitement a été améliorée à un niveau de ±0,02 mm.
4) Usine numérique
Réalisations : Gestion du cloud, exploitation et maintenance à distance, analyse des mégadonnées et intégration complète avec le système de fabrication intelligent.
12. Résumé

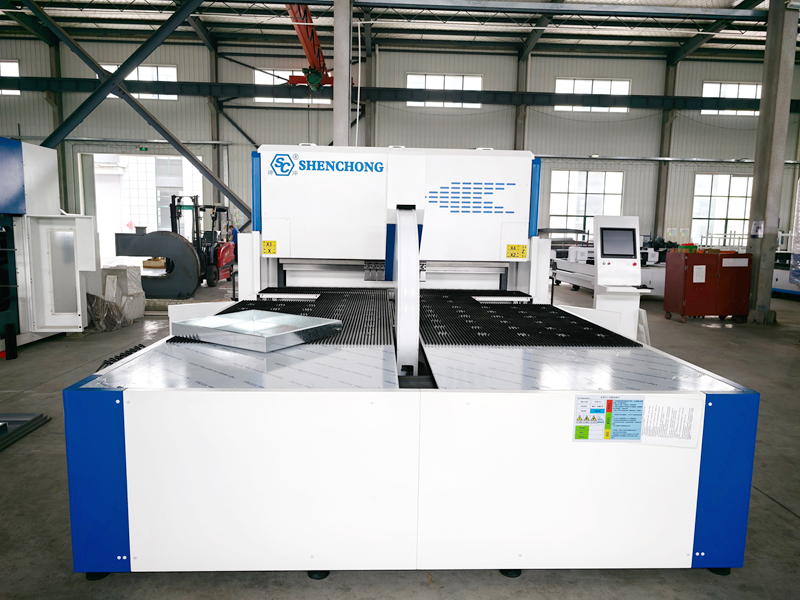

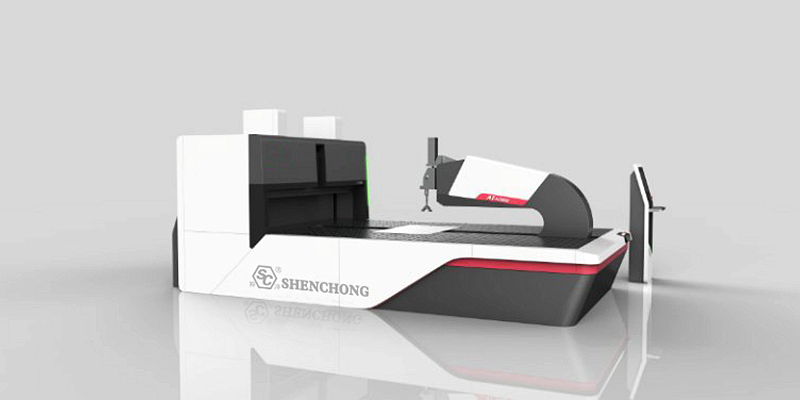

Les cintreuses de panneaux servo entièrement automatiques sont des équipements de formage importants dans la fabrication moderne de tôles, intégrant une haute précision, une grande efficacité, une automatisation élevée, une faible consommation d'énergie et une production flexible.
Comparé à l'hydraulique traditionnelle presse plieuse Les cintreuses présentent des avantages considérables en termes de précision d'usinage, d'efficacité de production, de constance des produits et d'intelligence. Elles sont devenues des équipements clés pour renforcer la compétitivité des entreprises et moderniser leur production grâce à l'intelligence artificielle.

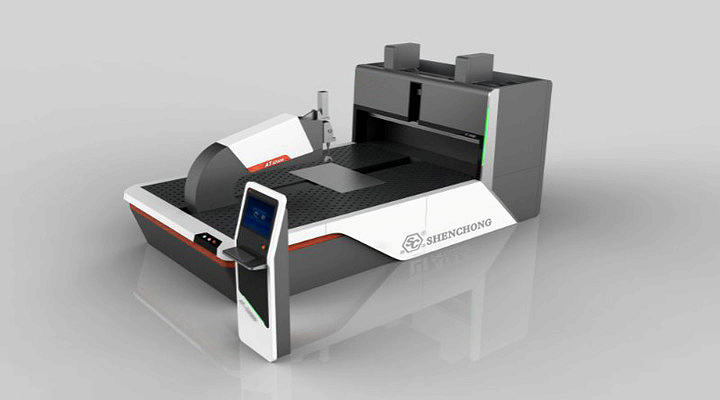

Pour les entreprises qui visent une production de masse de haute qualité et une construction d'usine intelligente, le centre de pliage automatique de panneaux CNC n'est pas seulement un appareil de traitement, mais aussi un équipement de base important pour réduire les coûts et augmenter l'efficacité, améliorer la valeur ajoutée du produit et progresser vers l'industrie 4.0.
French
English
Spanish
Portuguese
German
Arabic
Italian
Russian
Polish
Vietnamese
Thai
Czech
Japanese
Chinese
