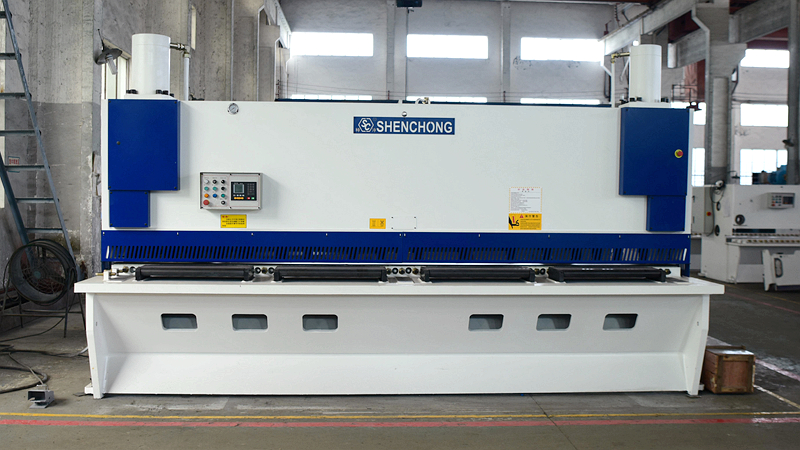

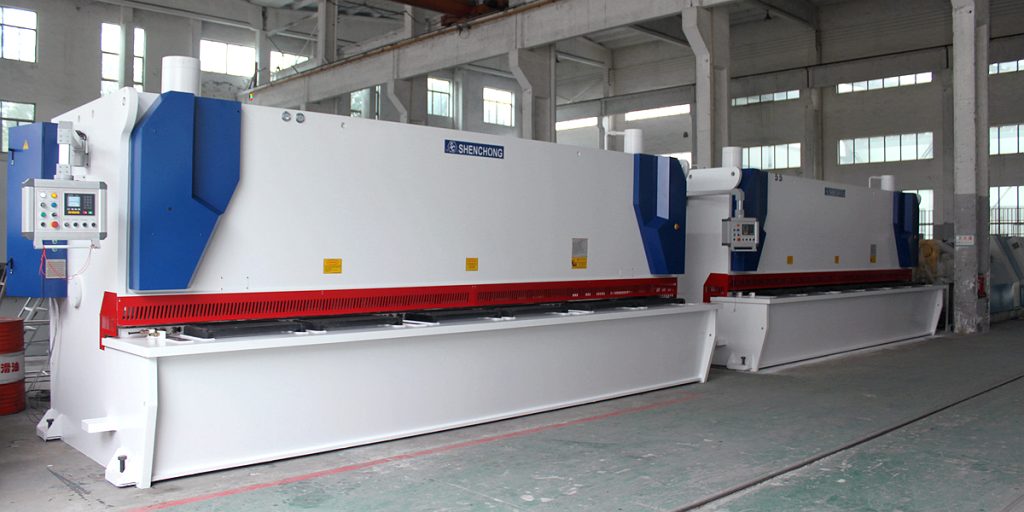

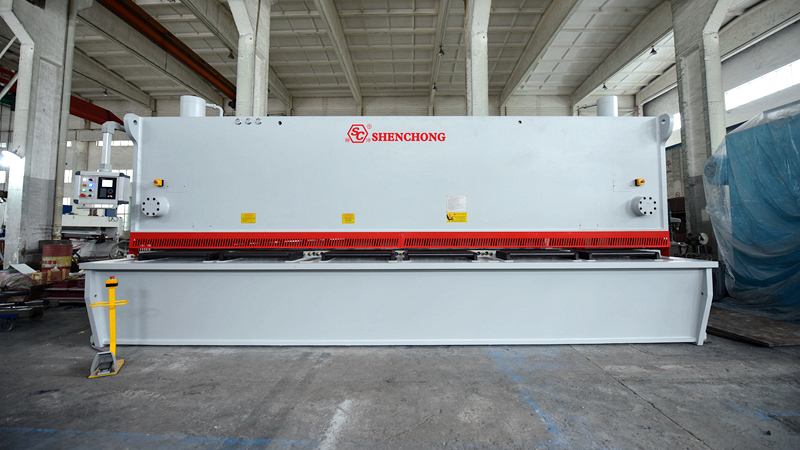

Guilhotina hidráulica para chapas metálicas SC de 16 mm à venda

A guilhotina hidráulica para chapas metálicas SC de 16 mm é um equipamento robusto para processamento de chapas metálicas, amplamente utilizado em estruturas de aço, máquinas de engenharia, vasos de pressão, equipamentos de energia, construção naval, equipamentos de energia eólica, pontes, máquinas de mineração, fabricação de automóveis, transporte ferroviário e outras indústrias. Ela pode realizar com eficiência o corte linear de alta precisão de chapas de aço carbono médio e pesado, aço inoxidável e aço de baixa liga.

Em comparação com as máquinas de corte de viga oscilante, a guilhotina SC tesoura hidráulica Adota uma estrutura integral soldada + trilho guia de rolos de três pontos + suporte de lâmina com acionamento hidráulico síncrono, resultando em maior rigidez e precisão de corte mais estável, tornando-a especialmente adequada para a produção em massa de chapas de 10 a 20 mm de espessura.

1. Parâmetros técnicos de referência da guilhotina hidráulica SC de 16 mm

Os parâmetros a seguir são baseados no modelo QC11K-16×3200; pequenas variações podem ocorrer entre diferentes fabricantes.

Tabela de parâmetros (guindaste hidráulico para chapa metálica de 16 mm):

Item	Parâmetros
Espessura máxima de cisalhamento	16 mm (Q235)
largura máxima de cisalhamento	3200 mm (4000/6000 mm opcional)
Resistência à tração do material que está sendo cisalhado	≤450 N/mm²
Ângulo de cisalhamento	Ajustável de 0,5° a 2,5°
Curso do calibre traseiro	20 a 800 mm (alguns modelos até 1000 mm)
Precisão do batente traseiro	±0,1 mm
Número de golpes	7 a 10 ciclos/min
Potência do motor principal	22 a 30 kW (variação aleatória)
Profundidade da garganta	120～150 mm
Altura da mesa	820～900 mm
Comprimento da lâmina	Aproximadamente 3300 mm
Pressão do sistema hidráulico	Aproximadamente 31,5 MPa
Sistema de controle	E21S, DAC, ELGO, etc.
Método de acionamento	Transmissão totalmente hidráulica
Método de lubrificação	Lubrificação automática ou centralizada

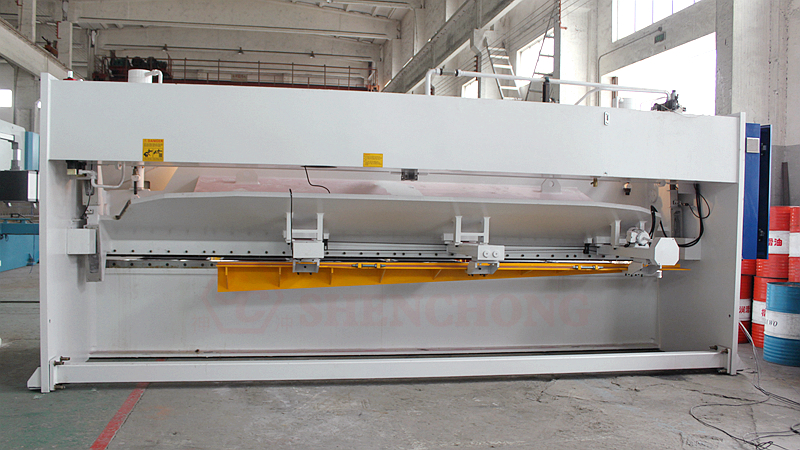

Os parâmetros acima são basicamente consistentes com os das guilhotinas hidráulicas convencionais de 16×3200, 16×4000 e 16×6000 utilizadas no setor.

2. Estrutura Geral da Guilhotina Hidráulica para Chapas Metálicas de 16 mm

É composto principalmente pelos seguintes sistemas:

Estrutura integral soldada em chapa de aço
Sistema de acionamento hidráulico
Suporte de lâmina de alta resistência
Lâminas superior e inferior
Cilindro de pressão

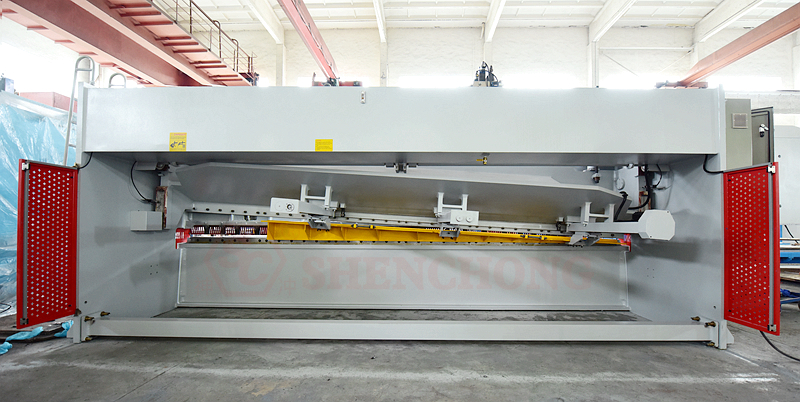

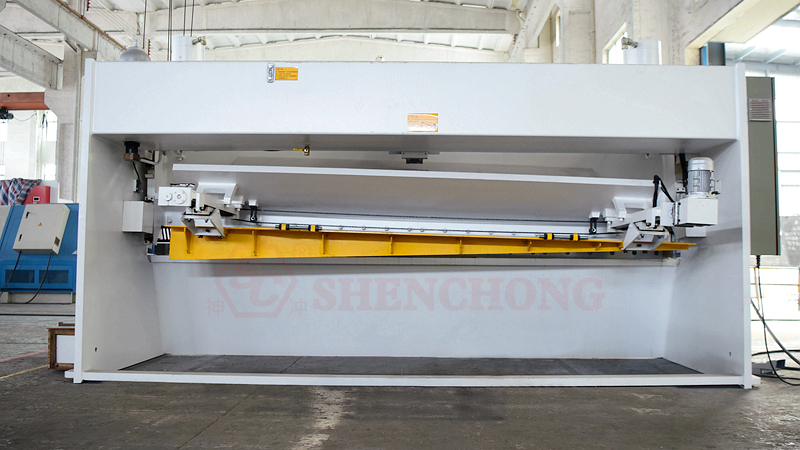

Sistema de medidor traseiro
Sistema de controle CNC
Dispositivo de suporte frontal
Sistema de proteção de segurança
Sistema de controle elétrico
Sistema de lubrificação automática

Toda a máquina passa por soldagem, alívio de tensões e usinagem CNC para garantir o uso a longo prazo sem deformação.

3. Princípio de funcionamento da guilhotina hidráulica

A guilhotina hidráulica para chapas metálicas SC de 16 mm utiliza um sistema hidráulico para acionar os cilindros esquerdo e direito de forma síncrona, fazendo com que o suporte superior da lâmina se mova linearmente para baixo ao longo de um trilho guia de alta precisão.

O processo de corte inclui:

Colocando a chapa metálica
Posicionamento automático do batente traseiro
Cilindro de pressão comprimindo a chapa metálica
Lâmina superior movendo-se para baixo
Lâminas superior e inferior gerando força de cisalhamento
Chapa metálica quebrando instantaneamente
Suporte da lâmina com retorno automático
Concluindo um ciclo de tosquia

Todo o processo de corte é estável, com baixa vibração e alta eficiência.

4. Principais vantagens estruturais

1) Estrutura Integral de Alta Rigidez

Fabricado a partir de uma única chapa de aço soldada, tratada com vibração ou envelhecimento térmico.

Vantagens:

Não se deforma facilmente
Mantém a precisão a longo prazo.
Alta capacidade de carga
Excelente resistência à fadiga

2) Trilho guia de roletes de três pontos

A principal característica de uma guilhotina é:

O suporte da lâmina se move linearmente ao longo do trilho guia do rolo.

Em comparação com uma máquina de corte tipo oscilante:

Sem balançar
Sem inclinação
Espaçamento uniforme entre as lâminas
Seção de cisalhamento perpendicular adicional

Portanto, é particularmente adequado para:

Aço inoxidável
Placas de espessura média
Aço de alta resistência

3) Acionamento Síncrono Hidráulico

Os cilindros esquerdo e direito funcionam de forma síncrona.

Características:

Força de cisalhamento equilibrada
Erro mínimo devido à assincronia entre os lados esquerdo e direito.
Precisão estável em operação de longo prazo

4) Ângulo de cisalhamento ajustável

A maioria das guilhotinas hidráulicas de 16 mm permite o ajuste do ângulo de corte (aproximadamente 0,5° a 2,5°).

Vantagens:

Reduzir o ângulo de corte em chapas finas melhora a qualidade do corte.
Aumentar o ângulo de cisalhamento em placas espessas reduz a força de cisalhamento instantânea.
Prolonga a vida útil da lâmina.
Reduzir a carga total da máquina.

5) Ajuste automático da folga da lâmina

Ajusta automaticamente ou semiautomaticamente a folga da lâmina de acordo com a espessura da chapa.

Vantagens:

Menos rebarbas
Superfície de corte lisa
Qualidade de corte estável
Vida útil da lâmina prolongada

6) Lâminas de alta resistência

Uso comum:

6CrW2Si
Cr12MoV
H13

Características:

Alta resistência ao desgaste
Alta dureza
Uso reversível multifacetado
Longa vida útil

5. Características do sistema CNC

Configurações convencionais:

E21S
Série DAC
Série ELGO

As principais funções incluem:

Posicionamento automático do batente traseiro
Estatísticas de contagem de cisalhamento
Armazenamento de parâmetros
Programa multissegmentado
Golpe de retorno automático
Alarme de autodiagnóstico
Alternância entre unidades métricas e imperiais

Operação simples, adequada para produção em massa.

6. Principais características

1) Cisalhamento de Alta Precisão

Devido ao uso de guias lineares:

Chapa metálica com escultura minimalista
Alta perpendicularidade
Boa retidão

Especialmente indicado para:

Preparação dos materiais antes do corte a laser;
Cortar os materiais antes de dobrá-los
Peças de soldagem de precisão

2) Produção de Alta Eficiência

Guilhotina hidráulica de 16 mm:

Aproximadamente 7 a 10 operações de corte por minuto.
Posicionamento automático do batente traseiro
Alta eficiência de processamento contínuo
Adequado para produção em lotes

3) Economia de energia e estabilidade

Sistema hidráulico otimizado:

Baixo consumo de energia
Controle estável da temperatura do óleo
Operação tranquila
Baixo ruído

4) Operação simples

Interface amigável do sistema CNC:

Dimensões de entrada
Posicionamento automático
Tosquia com um botão

Operadores comuns podem aprender a operar a máquina após um treinamento simples.

7. Análise das principais vantagens

1) Vantagem da Precisão

A guilhotina hidráulica apresenta as seguintes características:

Dimensões de corte precisas
Lâmina com fio consistente
Deformação mínima da chapa metálica
Menos rebarbas

Especialmente indicado para o processamento de chapas médias e grossas.

2) Longa vida útil

Componentes hidráulicos de alta qualidade e guias resistentes ao desgaste garantem uma operação estável a longo prazo. Com a manutenção adequada, a vida útil da máquina pode ultrapassar dez anos.

3) Ampla gama de processamento

Processável:

Aço carbono
Aço inoxidável
Chapa galvanizada
Chapa de alumínio
Folha de cobre
Liga de aço

4) Alto grau de automação

Equipamento opcional:

Sistema de alimentação frontal
Dispositivo de carregamento automático
Plataforma de transporte
Sistema de empilhamento
Carregamento e descarregamento por robô

Alcançar a produção automatizada.

5) Alto desempenho em segurança

Os recursos de segurança comuns incluem:

proteção fotoelétrica
Cerca de proteção
Botão de parada de emergência
Proteção contra pressão do material
Proteção contra sobrecarga hidráulica
Intertravamento elétrico

Garantir eficazmente a segurança operacional.

8. Indústrias de Aplicação Típicas

Os 16mm chapa metálica A máquina de corte hidráulica é amplamente utilizada em:

Fabricação de estruturas de aço
Máquinas de construção
Fabricação de elevadores
Vasos de pressão
Equipamentos elétricos
Armários de distribuição
Equipamentos de proteção ambiental
Equipamentos para energia eólica
Construção naval
Engenharia de pontes
Petroquímica
Máquinas de mineração
Peças automotivas
Maquinaria agrícola

9. Configurações opcionais

Para atender às diferentes necessidades de produção, estão disponíveis as seguintes configurações:

Dispositivo pneumático de alimentação frontal
Sistema de alimentação frontal CNC
Plataforma de carregamento automática
Plataforma de descarregamento automática
Mesa de rolamento de esferas
Dispositivo de alinhamento a laser
Proteção de segurança fotoelétrica
Sistema de lubrificação automática
Batente traseiro de alta precisão com curso amplo
Acionamento servo do batente traseiro
Configuração de segurança CE

A guilhotina hidráulica para chapas metálicas SC de 16 mm é uma máquina de alto desempenho projetada para o processamento de chapas médias e grossas. Com sua estrutura de alta rigidez, acionamento hidráulico síncrono, movimento linear de guias de rolos, ângulo de corte ajustável, batente traseiro CNC de alta precisão e sistema abrangente de proteção de segurança, ela pode alcançar uma produção contínua estável e confiável, garantindo alta precisão e alta eficiência.

Para tarefas de corte de chapas médias e grossas em grande volume em indústrias como estruturas de aço, máquinas de construção, vasos de pressão, construção naval e energia eólica, a guilhotina hidráulica SC de 16 mm oferece alto valor de investimento e vantagens a longo prazo.
