A máquina de curvatura de chapas com 3 rolos é um equipamento muito comum na conformação de chapas metálicas, utilizada principalmente para curvar chapas planas em formatos cilíndricos, curvos e cônicos. São amplamente utilizadas em indústrias como vasos de pressão, torres de turbinas eólicas, chaminés, tubulações, equipamentos de ventilação, estruturas metálicas e fabricação de máquinas. Seu principal valor reside não apenas em "curvar a chapa", mas em completar o processo de conformação de forma eficiente e estável, garantindo circularidade, retilineidade, precisão de ponta a ponta e qualidade superficial.
Este guia fornece uma explicação sistemática de diversos aspectos, incluindo reconhecimento de equipamentos, inspeção pré-operacional, operação propriamente dita, controle de processos, manuseio de diferentes materiais, manutenção, solução de problemas e precauções de segurança.
1. Visão geral do equipamento
A máquina de curvatura de chapas com 3 rolos é um equipamento fundamental usado para curvar chapas metálicas em peças cilíndricas, em forma de arco ou cônicas.
É amplamente utilizado em:
- Estruturas de aço (cilindros, tubos)
- Vasos de pressão
- torres de turbinas eólicas
- Construção naval
- Equipamentos petroquímicos
Tipos comuns:
- Simétrico (simétrico de três rolos)
- Assimétrico (assimétrico de três rolos)

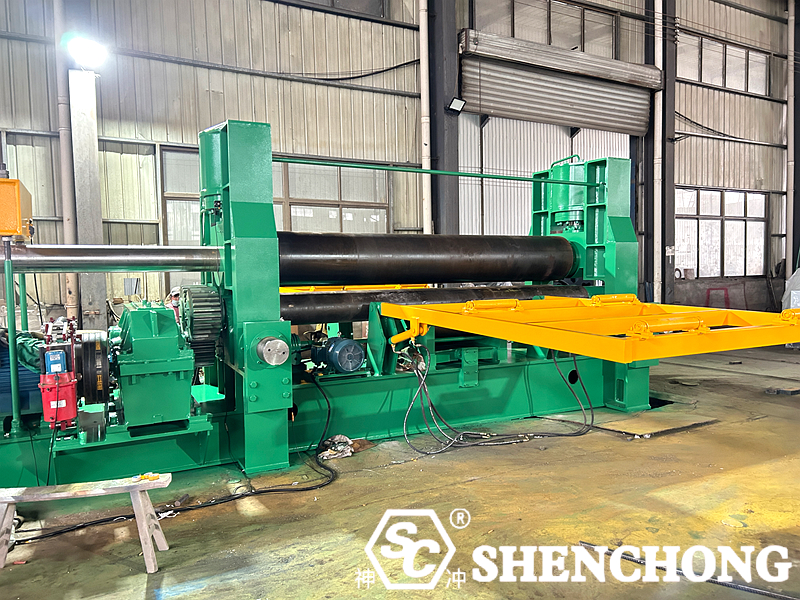

- Rolo superior tipo universal (mais comum)
2. Princípio de funcionamento da máquina de dobrar chapas com 3 rolos
- Princípio fundamental: Três pontos formam um círculo
- Rolo superior: Rolo acionado (rotativo)
- Rolos inferiores/rolos laterais: ajuste a posição para formar o raio de curvatura.
A chapa metálica sofre deformação plástica contínua sob a força dos três rolos, formando gradualmente um arco.
A máquina de curvatura de chapas com três rolos aplica uma força de curvatura contínua à chapa metálica através dos eixos dos rolos, fazendo com que a chapa sofra deformação plástica gradual. À medida que a chapa metálica passa repetidamente entre os eixos dos rolos, as fibras externas são esticadas e as fibras internas são comprimidas, formando, por fim, a curvatura desejada.
Dependendo da estrutura, máquinas de curvatura de chapas de três rolos geralmente se apresentam em três formas:

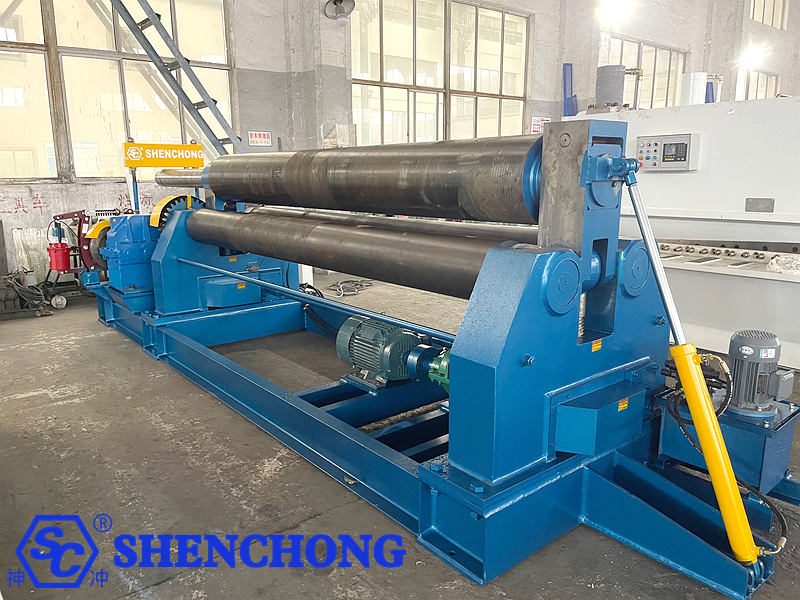

1) Máquina de Dobrar Chapas Simétrica de Três Rolos
- O rolo superior está no meio, e os rolos inferiores estão em ambos os lados.
- Estrutura simples, preço relativamente baixo.
- Adequado para laminação cilíndrica em geral.
- Baixa capacidade de pré-dobra nas extremidades, frequentemente exigindo flangeamento.
2) Máquina de Dobrar Chapas Assimétrica com 3 Rolos
- As posições dos roletes superior e inferior não são completamente simétricas.
- Geralmente apresenta melhor efeito de pré-curvatura.
- Indicado para aplicações que exigem maior precisão de conformação.
3) Máquina de Dobrar Chapas de Três Rolos Totalmente Hidráulica ou CNC
- Operação mais estável e controle mais preciso.
- Ele permite ajustes programados, memória de parâmetros e posicionamento automático.
- Mais adequado para produção em lotes e de precisão.
3. Estrutura do equipamento de curvatura de chapas de três rolos
1) Sistema Mecânico
- Rolo superior: Acionamento principal
- Rolo inferior: Suporte
- Rolos laterais: Ajuste de curvatura
- Estrutura basculante: Descarregamento
- Estrutura: Capacidade de carga total
2) Sistema hidráulico
- Cilindro hidráulico: aciona os roletes laterais/roletes inferiores
- Estação de Bombeamento Hidráulico
- Válvula de controle de pressão
3) Sistema de Controle Elétrico
- Sistema PLC/CNC
- Painel de operação: Manual/Automático
- Codificador: Detecção de posição
4. Conhecimentos Essenciais Antes do Uso
Antes do início formal das operações, os operadores devem ter clareza sobre, pelo menos, os seguintes pontos:
1) Parâmetros da chapa metálica
É necessário confirmar:
- Tipo de material: aço carbono, aço inoxidável, chapa de alumínio, chapa galvanizada, etc.
- Espessura da folha
- Largura da folha
- Comprimento da folha
- resistência ao escoamento do material
- Seja recozido, seja revestido na superfície
- Se forem necessárias formas cônicas, elípticas ou outras formas especiais, será necessário o uso de peças com essas características.
2) Capacidade nominal do equipamento
Não se atenha apenas à “espessura máxima”, considere também:
- Capacidade máxima de laminação sob qual resistência do material
- Capacidade máxima de laminação para qual largura de folha
- Diâmetro mínimo enrolável
- É permitido o laminação a frio?
- Adequado para extremidades pré-dobradas
Muitos usuários enfrentam problemas não porque o equipamento está quebrado, mas porque ele é usado além das especificações.
Por exemplo:
A dificuldade de laminação da chapa de aço Q235 e do aço de alta resistência é completamente diferente para a mesma chapa de 10 mm. O aço inoxidável apresenta um retorno elástico mais pronunciado do que o aço carbono comum. Embora a chapa de alumínio seja macia, ela é propensa a arranhões superficiais.
3) Requisitos de formação
É necessário esclarecer os seguintes pontos antes de ligar a máquina:
- Qual é o diâmetro do produto final?
- É um círculo completo ou um arco parcial?
- As duas extremidades precisam ser soldadas topo a topo?
- É necessário um alto grau de circularidade?
- Uma pequena margem de erro elíptico é aceitável?
- É necessário um perfil cônico?
5. Lista de verificação pré-ligamento
Esta etapa é crucial. Muitas falhas de equipamentos e incidentes de segurança são causados por verificações inadequadas antes de ligar o equipamento.
1) Inspeção do Sistema Mecânico
- Inspecione a superfície de cada rolo em busca de amassados, rachaduras, escória de solda e rebarbas visíveis.
- Verifique se o eixo do rolo gira livremente e sem emperrar.
- Verifique se a estrutura e os parafusos de ancoragem estão soltos.
- Verifique se todos os parafusos de fixação estão bem apertados.
- Verifique se os trilhos-guia, os deslizadores, os fusos de esferas e o mecanismo de elevação estão bem lubrificados.
2) Inspeção do Sistema Hidráulico
- Verifique se o nível do óleo hidráulico está normal.
- Verifique se a cor do óleo é preta, se está emulsionada ou se contém impurezas.
- Verifique se há vazamentos nas linhas hidráulicas, juntas e cilindros.
- Verifique se há ruídos anormais provenientes da bomba de óleo.
- Verifique se a pressão está estável.
- Verifique se a temperatura do óleo está dentro de uma faixa aceitável.
3) Inspeção do Sistema Elétrico
- Verifique se a tensão da fonte de alimentação está estável.
- Verifique se o botão de parada de emergência está funcionando corretamente.
- Verifique se a rotação para frente/para trás, o levantamento e os ajustes estão funcionando normalmente.
- Verifique se há poeira, umidade ou marcas de queimadura dentro do painel de controle.
- Verifique se todos os interruptores de limite e sensores estão funcionando corretamente.
4) Inspeção de Dispositivos de Segurança
- Verifique se o botão de parada de emergência é sensível.
- Verifique se a película protetora está intacta.
- Verifique se o pedal está funcionando corretamente.
- Verifique se os botões de acionamento com as duas mãos estão funcionando.
- Verifique se há objetos estranhos perto dos roletes superior e inferior.
- Verifique se a área de trabalho está limpa.
6. Procedimentos Operacionais (Etapas Padrão)
A seguir, apresentamos uma sequência operacional geralmente aceita para a laminação de chapas. Diferentes modelos de equipamentos podem apresentar pequenas variações na sequência, mas a lógica básica permanece a mesma.
Passo 1: Ligue o equipamento
- Conecte a fonte de alimentação principal.
- Verifique se o sistema de controle está ligado normalmente.
Realize testes de corrida sem carga para confirmar:
- O movimento de subida e descida do rolo superior é normal.
- O ajuste do rolete lateral está normal.
- A rotação do rolo inferior é normal.
- A rotação para frente e para trás é normal.
- A parada de emergência é eficaz.
Passo 2: Selecione as posições adequadas dos rolos
Ajuste as posições dos rolos superior e inferior de acordo com a espessura da chapa e o diâmetro desejado.
Os princípios são:
- Quanto mais espessa a chapa, maior deverá ser a abertura inicial.
- Quanto menor o diâmetro do alvo, maior será a curvatura.
- Quando for necessário pré-dobrar, a posição do rolo e a posição da extremidade da chapa devem estar devidamente alinhadas.
Os métodos de posicionamento diferem entre equipamentos simétricos e assimétricos. Siga as instruções do equipamento.
Etapa 3: Colocação e posicionamento do material
- Coloque o material em folha suavemente no equipamento.
- Certifique-se de que as bordas da folha de material estejam paralelas aos rolos.
- Alinhe a linha central da folha de material com a linha central do equipamento.
- Caso seja utilizado um dispositivo guia, ajuste primeiro a sua posição.
- Impeça que o material em folha entre em um ângulo, evitando "desvios" ou "rolagem enviesada".
Etapa 4: Pré-dobrar antes de enrolar
Esta é uma etapa crucial. Isso porque, ao enrolar o material em folha, as extremidades muitas vezes não se curvam naturalmente para a posição correta, deixando "bordas retas". Portanto, geralmente é necessário pré-dobrar as extremidades dianteira e traseira primeiro.
Pontos de pré-dobra:
- Primeiro, pressione a extremidade da folha com uma dobra adequada.
- Minimize as bordas retas nas extremidades da folha.
- A profundidade de pré-dobra deve corresponder ao diâmetro desejado.
- A pré-dobra em ambas as extremidades deve ser o mais uniforme possível. Caso contrário, o produto final apresentará bordas desalinhadas ou um formato elíptico.
Etapa 5: Rolamento Formal
- Inicie a rotação do rolo.
- Pressione lentamente ou ajuste os roletes laterais.
- Observe o estado de laminação do material em folha.
- Se necessário, role para frente e para trás várias vezes.
- Aproxime-se gradualmente do raio desejado, em vez de pressioná-lo até a posição correta de uma só vez.
Etapa 6: Correção e arredondamento
- Após atingir um tamanho próximo ao desejado, é necessário um ajuste fino:
- Verifique se o diâmetro atende aos requisitos.
- Verifique se a folga na interface é uniforme.
- Verifique se a circularidade é consistente.
- Verifique se as bordas da placa estão desalinhadas.
- Realizar arredondamento secundário, se necessário.
Etapa 7: Descarregar
- Confirme se os rolos pararam.
- Alivie a pressão.
- Remova a peça de trabalho utilizando um guindaste ou com auxílio manual.
- Peças de grande porte devem ser içadas utilizando equipamentos de elevação ou estruturas de suporte apropriadas.
- É estritamente proibido inserir a mão na abertura do rolo para remover o material à força.
7. Técnicas Operacionais Essenciais de uma Máquina de Laminação de Chapas de Três Rolos
A chave para usar a máquina de curvatura de chapas de 3 rolos de forma eficaz reside no controle do processo, e não simplesmente em "ser capaz de enrolar a chapa".
1) Controle da pré-dobra
- Uma pré-dobra insuficiente deixará bordas retas visíveis.
- A pré-curvatura excessiva levará a deformações localizadas, dificuldade em formar um formato arredondado e até mesmo bordas onduladas.
- Em termos de experiência, uma avaliação abrangente deve ser feita com base na espessura do material, limite de escoamento, diâmetro do rolo e estrutura do equipamento.
Na maioria das condições de operação, a pré-dobra deve atingir os seguintes resultados:
- Bordas retas mais curtas em ambas as extremidades
- Curvatura simétrica em ambas as extremidades
- Quantidade de pré-dobra consistente e estável
2) Controlando o ângulo de avanço
Ao entrar na esteira de rolos, a folha deve ser mantida no seguinte local:
- Paralelo ao eixo do rolo
- Alinhado com a linha central
- Não há deformação da superfície da folha.
- Sem distorção das bordas da folha
Se o ângulo de alimentação estiver incorreto, o produto final geralmente apresenta:
- Desvio de conicidade
- Apertado de um lado e folgado do outro
- Cilindro torcido
- Juntas irregulares
3) Forme em etapas, evite pressionar rapidamente.
Muitos iniciantes gostam de pressionar muitos botões de uma só vez, o que facilmente leva a:
- curvatura excessiva local
- Enrugamento da superfície do lençol
- Arranhões na superfície do material
- Aumento da ovalidade do cilindro
O método correto é:
- Primeiro, pressione levemente e observe a tendência de flexão.
- Aprofunde gradualmente a curvatura.
- Verifique os resultados após cada ajuste.
- O método de "múltiplas pequenas quantidades" é mais confiável.
4) Preste atenção ao retorno elástico
- Materiais diferentes têm retornos elásticos diferentes.
- O aço carbono tem um retorno elástico relativamente pequeno.
- O aço inoxidável tem maior retorno elástico.
- O aço de alta resistência apresenta um retorno elástico mais evidente.
- As ligas de alumínio apresentam valores de retorno elástico significativamente diferentes devido às diferentes propriedades do material.
Portanto, ao enrolar o rolo até o diâmetro desejado, não se pode considerar apenas a dimensão instantânea. O retorno elástico após a liberação da pressão também deve ser levado em conta, e a compensação do excesso de enrolamento pode ser necessária.
5) Controle da qualidade da superfície
Se for necessário um acabamento superficial de alta qualidade, preste atenção a:
- A superfície do rolo está limpa?
- Há resíduos de solda ou limalha de ferro?
- Há partículas duras presas entre a folha e a superfície do rolo?
- Há vestígios de fixação do material?
Para chapas de aço inoxidável ou alumínio, é melhor evitar contato direto e arranhões causados por sujeira.
Portanto, ao laminar até o diâmetro desejado, não se deve observar apenas a dimensão instantânea, mas também considerar o retorno elástico após a liberação da pressão. Pode ser necessária uma compensação por laminação excessiva.
6) Controle a qualidade da superfície
Se for necessário um acabamento superficial de alta qualidade, preste atenção a:
- A superfície do rolo está limpa?
- Há resíduos de solda ou limalha de ferro?
- Há partículas duras presas entre a folha e a superfície do rolo?
- Há vestígios de fixação do material?
- Para chapas de aço inoxidável ou alumínio, é melhor evitar contato direto e arranhões causados por sujeira.
8. Pontos-chave para a laminação de diferentes materiais
1) Chapa de aço carbono
Características:
- Boa plasticidade.
- Adequado para a maioria dos processos de laminação convencionais.
- Baixa elasticidade, tecnologia consolidada.
Precauções:
- Preste atenção à tonelagem do equipamento para chapas grossas.
- A camada de óxido nas bordas pode afetar facilmente a superfície.
- Preste atenção à liberação de tensões em chapas estruturais soldadas.
2) Chapa de aço inoxidável
Características:
- Alto retorno elástico
- Superfície facilmente riscada
- Requer maior precisão de conformação.
Precauções:
- A superfície do rolo deve estar limpa.
- Evite que partículas duras pressionem a superfície.
- A pré-curvatura e a compensação devem ser mais precisas.
- Evite que a superfície seja beliscada ou arranhada durante o descarregamento.
3) Chapa de alumínio
Características:
- Material mais macio.
- Propenso a indentação superficial.
- Facilmente danificado por pressão excessiva.
- Requer alta qualidade na superfície do rolo.
Precauções:
- A superfície do rolo deve estar isenta de rebarbas.
- A força de aperto não deve ser excessiva.
- Evite pressionar repetidamente.
- Tenha cuidado ao proteger o produto com embalagem macia durante o transporte e içamento.
4) Aço de alta resistência
Características:
- Alta resistência ao escoamento.
- Requer maior força de conformação.
- Retorno elástico significativo.
- Aumenta facilmente a carga do equipamento.
Precauções:
- É estritamente proibido exceder as especificações.
- A capacidade nominal do equipamento deve ser verificada.
- O processo de laminação deve ser mais suave e lento.
- Os sistemas hidráulicos e de transmissão do equipamento suportam uma carga maior, exigindo um monitoramento rigoroso do aumento de temperatura e pressão.
9. Pontos-chave para operações de usinagem cônica, em arco e em peças especiais
1) Rolamento Cônico
A laminação cônica é mais complexa do que a laminação circular porque as circunferências em ambas as extremidades são diferentes, exigindo que a chapa metálica forme um cone.
Pontos principais:
- O ângulo de alimentação da chapa metálica deve ser compensado de acordo com os requisitos de conicidade.
- As quantidades de material a ser alimentado em ambos os lados da chapa metálica devem ser diferentes.
- É necessário um dispositivo de laminação cônica ou ferramentas especiais.
- As dimensões das extremidades maior e menor devem ser confirmadas primeiro.
- Quanto mais longo o cone e menor o ângulo do cone, mais crítico se torna o controle.
2) Rolamento em Arco
Se for necessário apenas um arco parcial, em vez de um círculo completo:
- Defina o raio de curvatura desejado.
- Controle o comprimento de entrada.
- Formar em segmentos várias vezes.
- Mantenha o comprimento do arco uniforme.
3) Folhas finas de grande diâmetro
Folhas finas com grandes diâmetros são propensas a:
- Rugas
- Bordas onduladas
- Instabilidade
- Formação irregular
Soluções:
- Reduza a quantidade de dobras simples
- Aumentar o apoio material
- Controle a planicidade da superfície da folha.
- Utilize um método de rolagem mais suave e em várias etapas.
10. Problemas e soluções comuns
1) Bordas retas excessivamente grandes em ambas as extremidades
Causa:
- Pré-dobra insuficiente
Solução:
- Aumentar a quantidade de pré-dobra
- Use “Pré-dobra secundária”
2) Circunferência irregular, grande ovalidade
Causa:
- Ajuste de posição irregular do rolo
- Alimentação incorreta da folha
- Tensão desigual em ambos os lados
- Tempos de rolamento insuficientes
- Grande diferença no retorno elástico do material
Solução:
- Equilíbrio correto do lado esquerdo-direito do equipamento
- Ajustar a linha central
- Adicionar processo de arredondamento
- Compensar a sobrelaminação do material
3) Desvio do Material da Chapa
Causa:
- Material da folha não alinhado
- Erro de paralelismo do rolo
- Dispositivo guia não ajustado
- Borda da folha não está reta
Solução:
- Realinhar
- Consulte o guia.
- Paralelismo correto do rolo
- Aparar a borda da folha
4) Formato cônico
Causa:
- Material da folha não alinhado
Solução:
- Realinhar
- Ajuste a diferença de pressão do rolo lateral
5) Arranhões superficiais
Causas:
- Objetos estranhos na superfície do rolo
- desgaste ou arranhões na superfície do rolo
- Partículas incorporadas na superfície da folha
- Fixação excessiva
Soluções:
- Limpe a superfície do rolo.
- Retificar ou reparar a superfície do rolo
- Reforçar a proteção de materiais com elevadas exigências de superfície.
- Reduza a pressão de contato desnecessária.
6) Deslizamento da folha
Causas:
- Pressão insuficiente
- Contaminação superficial por óleo
Soluções:
- Aumentar a força de fixação
- Limpe o lençol.
7) Ação hidráulica lenta ou fraca
Causas:
- Óleo hidráulico insuficiente
- Desgaste da bomba
- Pressão anormal do sistema
- Bloqueio do circuito de óleo
- Temperatura do óleo muito alta
Soluções:
- Verifique o nível de óleo.
- Substitua o elemento filtrante.
- Verifique a bomba e a válvula.
- Circuito de óleo limpo
- Controle do tempo de operação contínua em alta carga
11. Guia de Manutenção (Pontos Principais)
1) Manutenção diária
- Limpe a superfície do rolo.
- Inspecione o circuito de óleo.
- Inspecione os fixadores.
- Lubrifique os trilhos-guia.
2) Sistema hidráulico
- Troque o óleo hidráulico a cada 2000 horas.
- Limpe o elemento filtrante regularmente.
- Verifique se há vazamentos de óleo
3) Componentes Mecânicos
- Inspecione o desgaste do rolo.
- Inspecione a temperatura do rolamento.
- Paralelismo correto dos rolos
4) Sistema Elétrico
- Inspecione a fiação.
- Parâmetros de backup do PLC
- Calibrar o codificador
12. Manutenção Diária
A manutenção é crucial para o funcionamento estável a longo prazo de uma máquina de dobrar chapas com 3 rolos.
1) Manutenção diária
- Limpe a superfície do equipamento, as superfícies dos rolos e a área de trabalho.
- Verifique se há vazamentos de óleo, vazamentos elétricos e peças soltas.
- Remova lascas da chapa, limalhas de ferro e escória de soldagem.
- Verifique se os pontos de lubrificação estão funcionando corretamente.
- Ligue a máquina de dobrar chapas de 3 rolos sem carga para confirmar o funcionamento correto.
2) Manutenção semanal
- Verifique os fixadores.
- Verifique a lubrificação dos roletes, trilhos-guia, correntes ou engrenagens.
- Verifique as linhas e conexões hidráulicas.
- Observe as alterações na temperatura do óleo e no ruído.
- Verificar a suavidade dos movimentos principais.
3) Manutenção Mensal
- Verifique o nível de contaminação do óleo hidráulico.
- Verifique o estado do elemento filtrante.
- Verifique os terminais da fiação elétrica.
- Verifique os interruptores de limite e os sensores.
- Verifique o nível do equipamento e o estado da fundação.
4) Manutenção geral regular
- Troque o óleo hidráulico.
- Troque o elemento filtrante.
- Verificar desgaste do rolamento.
- Verificar a precisão da superfície do rolo.
- Verifique o óleo redutor.
- Realize a calibração de precisão, se necessário.
13. Requisitos de Lubrificação
A lubrificação é um dos fatores-chave para o funcionamento estável a longo prazo da máquina de dobrar chapas com 3 rolos.
Pontos de lubrificação:
- Rolamentos de rolos
- Trilhos-guia
- Parafusos de avanço
- Engrenagens
- Correntes
- Mecanismo de elevação
- Outras conexões mecânicas
Princípios de lubrificação:
- Utilize o óleo e o ciclo de lubrificação especificados no manual de instruções.
- Não misture graxas inadequadas para peças diferentes.
- Quantidade adequada de lubrificante; lubrificação em excesso pode atrair poeira.
- Aumentar a frequência das inspeções em ambientes de alta temperatura e alta carga.
14. Procedimentos Operacionais Seguros
A máquina de laminação de chapas de três rolos é um equipamento de conformação robusto; a segurança deve ser a principal prioridade.
Princípios a serem seguidos:
- Os operadores devem ser treinados.
- Não use roupas largas, cachecóis ou luvas perto de peças giratórias.
- Não coloque as mãos nas aberturas dos rolos.
- Certifique-se de que o equipamento esteja completamente parado antes de descarregar.
- Peças de grande porte precisam ser içadas.
- Pare imediatamente a máquina de dobrar chapas de 3 rolos se detectar ruído anormal, vibração, vazamento de óleo ou odor.
- Antes de qualquer manutenção, a energia deve ser desligada, a pressão liberada e um aviso deve ser afixado.
Nota especial:
- Quando o equipamento estiver em funcionamento, ninguém deve ficar do lado onde a peça de trabalho possa tombar.
- Ao laminar peças de grande diâmetro, evite que a peça role e cause ferimentos.
- É necessário fornecer suporte adequado ao laminar formatos cônicos e chapas extralongas.
- Qualquer sobrecarga pode causar danos aos rolos, cilindros e redutores.
15. Sugestões empíricas para operação
Essas experiências são extremamente úteis na produção real.
Produção experimental antes da produção em massa:
Para novos processos, materiais e dimensões, produza primeiro uma peça de teste para confirmar os parâmetros antes da produção em massa.
Cuidado com o retorno elástico. Não se atenha apenas às dimensões da máquina:
As dimensões reais após a despressurização são as dimensões verdadeiras.
Seja mais conservador com chapas grossas e aço de alta resistência:
Velocidades de rolamento mais lentas e aplicações de pressão mais frequentes garantirão maior segurança tanto para o equipamento quanto para as peças de trabalho.
A limpeza é fundamental para o trabalho. Peças com requisitos de alto acabamento superficial:
Mesmo uma pequena lasca de metal pode deixar um risco visível na superfície.
Estabelecer a suspensão de dispositivos auxiliares de elevação:
Cilindros grandes são extremamente perigosos se perderem o equilíbrio.
Garantir uma distribuição uniforme da força:
A pressão desigual em um dos lados geralmente resulta em formas elípticas ou torcidas.
Portuguese
English
Spanish
German
Arabic
Italian
Russian
French
Chinese
Vietnamese
Thai
Polish
Japanese
Czech
